Sub-Projekt ATARI 600XL Ersatzplatine - Neues (Plexi) Gehäuse

[andymanone]

Zwischenstand:
Ich hatte die letzten Tage nicht viel Zeit,
aber es geht weiter... bin am bearbeiten bzw. anpassen der Gehäuseteile...

Cool !
Nicht nachlassen!!! Dranbleiben und weitermachen !

Gtx.,
andY

[kgo]

Zum Zwischenstand meiner Prototypenentwicklung kann ich Euch heute diese 2 Fotos präsentieren. Die ersten Teile sind gefräst, gelasert und provisorisch zusammengesetzt. Als nächstes geht es an die Tastaturbefestigung und die Korrektur der Position der Anschlusslöcher.
Die schräg liegende Platte mit dem Ausschnitt für die Tastatur wird final in dunkelbraunem Acryl sein. Die Beschriftung für die Consoltasten wird rechts daneben noch eingelasert und weiß unterlegt.

Wie ist Eure Einschätzung zu:
1.) Brauchen wir das Loch im Boden für den Trimmpoti wirklich? Alle diejenigen, die ein Plexigehäuse nutzen, wissen doch, wie man den Rechner öffnet, oder?
2.) Die Joystick-Buchsen werden etwas tiefer im Gehäuse sitzen und nicht wie beim Original bündig mit der Außenseite des Gehäuses. Wäre das problematisch? Der Ausschnitt in der rechten Seite müsste dann etwas größer ausfallen, damit ein Joystickstecker dort hindurch passt. Gibt es "klobige" Stecker bei Joysticks, die größer als die von einem CompetitionPro sind (ich habe leider nur diesen Typ)?
3.) Braucht die Nachbau-Platine eigentlich die beim Orignal vorhandene Adapterplatine mit den Widerständen für den Tastaturanschluss? Wenn ich das richtig verfolgt habe, doch nicht, oder?

[Kveldulfur]

3.) Braucht die Nachbau-Platine eigentlich die beim Orignal vorhandene Adapterplatine mit den Widerständen für den Tastaturanschluss? Wenn ich das richtig verfolgt habe, doch nicht, oder?

Hallo!

Nein, die Nachbau-Platine hat die Widerstände direkt auf der Platine, wie beim 800XL.

Grüße
Janko

[Olix]

Respekt - das sieht schon mal richtig klasse aus.

Weiter so!

(Loch für den Poti halte ich nicht unbedingt für notwendig)

[edelro]

.
Super, gefällt mir sehr gut!
Wenn wir jetzt noch auf einen guten Preis kommen.....

[BöserWatz]

Sieht sehr gut aus.
Wie willst Du Teile verbinden? Kleben?

[kgo]

Final wird es 2 Teile geben: eine Bodenplatte und einen Deckel. Beide werden nicht miteinander verklebt. Bisher geplant ist, beide über je 2 Schrauben seitlich zu verschrauben.

[Olix]

Final wird es 2 Teile geben: eine Bodenplatte und einen Deckel. Beide werden nicht miteinander verklebt. Bisher geplant ist, beide über je 2 Schrauben seitlich zu verschrauben.

Hört sich nach einem Plan an.
Bin sehr gespannt.

[andymanone]

.
Sehr schön, gute Arbeit!!!
Macht ja schonmal einen tollen Eindruck !

Aber das Board kommt mir irgendwie bekannt vor .

Gtx.,
andY

[Dr. Irata]

sieht echt super aus... weiter so!
Wird es dann wieder eine Sammelbestellung geben?

[andymanone]

sieht echt super aus... weiter so!
Wird es dann wieder eine Sammelbestellung geben?

Also mindestens zwei sind bereits in Auftrag

KGO hatte ja im Vorfeld hier schonmal dazu angefragt,
aber ich war wohl der Einzige, der fest zugesagt hatte (auch bzgl.
Übernahme eines Teils der Entwicklungskosten)...

Gtx.,
andY

[Dr. Irata]

... verstehe...
also ich würde auch sehr gerne eins nehmen!!

[kgo]

Ich werde Euch hier weiter auf dem Laufenden halten. Wenn sich es an die Fertigung gehen kann, werde ich hier nochmal die Interessenlage abfragen. Es wird aber noch etwas Fummelei sein, bis alles passt.

Gruß
Knut

[andymanone]

Ich werde Euch hier weiter auf dem Laufenden halten. Wenn sich es an die Fertigung gehen kann, werde ich hier nochmal die Interessenlage abfragen. Es wird aber noch etwas Fummelei sein, bis alles passt.

Gruß
Knut

Wirklich echt gute Arbeit !

Bin froh, das du da dran geblieben bist!!!

Gtx.,
andY

[Olix]

... also ich wäre auch dabei, solange die Kosten 100 Euro nicht deutlich übersteigen.

... gilt auch noch.

[mega-hz]

Ich habe heute erfahren, daß mein Bekannter der die Plexi Gehäuseteile für den 600XL lasern wollte leider einen Schlaganfall hatte.
Habe ich auch schon gewundert das er sich solange nicht gemeldet hatte.
Er ist zwar auf dem Wege der Besserung aber er muss seine Hobbys und Aktivitäten sehr einschränken.
Daher muss ich leider mitteilen, daß es wohl damit nichts mehr wird.
Sehr schade wenn so einem Multitalent so etwas passiert.
Gute Besserung Alexander!

[andymanone]

Ich habe heute erfahren, daß mein Bekannter der die Plexi Gehäuseteile für den 600XL lasern wollte leider einen Schlaganfall hatte.
Habe ich auch schon gewundert das er sich solange nicht gemeldet hatte.
Er ist zwar auf dem Wege der Besserung aber er muss seine Hobbys und Aktivitäten sehr einschränken.
Daher muss ich leider mitteilen, daß es wohl damit nichts mehr wird.
Sehr schade wenn so einem Multitalent so etwas passiert.
Gute Besserung Alexander!

Oha !!
Das sind aber keine guten Nachrichten ....

Ich drücke hier auch alle Daumen, damit Alex erstmal wieder auf die Beine kommt!!!

Mit dem Gehäuse müssen wir dann sehen, kgo ist ja da parallel auch noch dran....

Beste Grüße,
andY

[mega-hz]

richte ich aus!
Ich denke auch das das 2-Teil Plexigehäuse von kgo weitaus besser wird als die vielen verschraubten Einzelteile!
optisch schon viel besser!

[Olix]

Oha !!
Das sind aber keine guten Nachrichten ....

Ich drücke hier auch alle Daumen, damit Alex erstmal wieder auf die Beine kommt!!!

Mit dem Gehäuse müssen wir dann sehen, kgo ist ja da parallel auch noch dran....

Beste Grüße,
andY

... ich kann mich andY da nur anschließen. Die besten Wünsche an Alexander (unbekannterweise). Gesundheit geht vor, auf jeden Fall.
Und vielen vielen Dank an Ihn, dass er sich für das Projekt so eingesetzt hat.

Und an kgo: Mach weiter so mit deinem Gehäuseprojekt ... du bist auf einem super Weg!

[andymanone]

Wir müssen grundsätzlich mal schauen....

Soweit ich das sehen kann und leider bisher beobachte, macht der Nachfolger von Plexi-Micha nur noch Abverkauf der Lagerbestände
Es gibt keine 800XL oder XE Gehäuse mehr.... selbst die beliebten Commodore (C64 und AMIGA) Gehäuse sind aus dem Angebot verschwunden...

Vielleicht kann ich ja mit Eugen Gust (dem Nachfolger von Micha) nochmal reden, ob er uns die CDR-Files der XE (und anderer) Retrogehäuse überlässt,
wenn er selbst damit kein Business mehr machen möchte...

Wäre echt schade drum, wenn die für immer irgendwo im Nirvana verschwinden würden ...

Gtx.,
andY

[kgo]

Vielleicht können wir die Firma bei mir um die Ecke dazu bringen können, auch für die anderen Modelle die Gehäuse zu fertigen. Aber dazu sollte mal erst das Gehäuse für den 600-er fertig werden. Derzeit kann ich ja auch nicht damit locken, dass es „massenweise“ Aufträge geben wird. Wenn jetzt aber Flexi-Micha/Gunst sich aus diesem Geschäft verabschiedet, sieht es vielleicht anders aus.
Ich werde in der kommenden Woche mal versuchen, die Interessenlage abklopfen. Bin zwar in der kommenden Woche nicht Vorort, aber mal schauen…

[andymanone]

Vielleicht können wir die Firma bei mir um die Ecke dazu bringen können, auch für die anderen Modelle die Gehäuse zu fertigen. Aber dazu sollte mal erst das Gehäuse für den 600-er fertig werden. Derzeit kann ich ja auch nicht damit locken, dass es „massenweise“ Aufträge geben wird. Wenn jetzt aber Flexi-Micha/Gunst sich aus diesem Geschäft verabschiedet, sieht es vielleicht anders aus.
Ich werde in der kommenden Woche mal versuchen, die Interessenlage abklopfen. Bin zwar in der kommenden Woche nicht Vorort, aber mal schauen…

Wenn dein Kontakt etwas mit den Corel-Files von Plexilaser anfangen kann,
würde ich mit Eugen Gust mal konkret darüber reden, ob er einer Weitergabe der restlichen Files grundsätzlich zustimmen würde, ich würde ihm ggf. auch
eine Abstandszahlung (das würde ich dann aus eigner Tasche zahlen, da ich damals sehr stark bei den Entwicklung der XE Gehäuse involviert war) anbieten...

Wichtig wäre nur, dass wir einen (neuen) Hersteller finden der:

a) damit was anfangen kann und
b) uns das zu einem akzeptablem Preis herstellen könnte..


BTW:
Ich war ja auf der SillyVenture in Polen letztes WE und hatte dort u.a. meinen XE im Plexi-Gehäuse ausgestellt.
Das Interesse war echt riesig und viele kamen und haben direkt danach gefragt

Plexi Falcon 0130XE (1113 x 1247).jpg (383.92 KiB) 8543 mal betrachtet

Gtx.,
andY

[kgo]

Wichtig wäre nur, dass wir einen (neuen) Hersteller finden der:
a) damit was anfangen kann und
b) uns das zu einem akzeptablem Preis herstellen könnte..

Mein Eindruck, den ich von der Firma habe ist, dass die natürlich Auftragsarbeiten durchführen würden. Wenn wir also die Zeichnungen dort zur Fertigung abgeben, bekommen wir die Anzahl an Gehäusen, die wir bestellen. Ist es wirklich das, was wir wollen? Dann liegt das Risiko des Abverkaufs bzw. der Vorinvestition bei einem von uns oder würde der Club da nach vorn gehen und z.B. den Abverkauf über den Shop machen? Ob die Firma ggf. auch selbst in die Vermarktung gehen möchte, wie Plexi-Laser, müsste ich abklopfen. Mein bisheriger Eindruck war, dass sie Auftragsfertiger sind.
In jedem Fall bräuchte ich dann aber die Zeichnungen von Plexi-Laser, um mal nach einem Preis zu fragen, oder aber die Machart des in Arbeit befindlichen 600-er-Gehäuses wird auch auf die anderen Modelle übertragen. Aber dafür sollte erst einmal dieses eine soweit sein.

@André : vielleich können wir mal telefonieren. Bekommst eine PN.

[mega-hz]

Die 800XL Zeichnungen habe ich hier,
sind im Corel Draw 9 Format, .AI und .PLT sind auch generiert!

[andymanone]

Wir müssen grundsätzlich mal schauen....

Soweit ich das sehen kann und leider bisher beobachte, macht der Nachfolger von Plexi-Micha nur noch Abverkauf der Lagerbestände
Es gibt keine 800XL oder XE Gehäuse mehr.... selbst die beliebten Commodore (C64 und AMIGA) Gehäuse sind aus dem Angebot verschwunden...

Vielleicht kann ich ja mit Eugen Gust (dem Nachfolger von Micha) nochmal reden, ob er uns die CDR-Files der XE (und anderer) Retrogehäuse überlässt,
wenn er selbst damit kein Business mehr machen möchte...

Wäre echt schade drum, wenn die für immer irgendwo im Nirvana verschwinden würden ...

Gtx.,
andY

So, ein kurzes Update zum Thema:

ich hatte Herrn Gust diesbezüglich noch einmal angeschrieben,
wie denn seine zukünftige Planung bzgl. Retrogehäuse(-Bestand) ist, da ja seine Gehäuse aus dem Shop
komplett verschwunden waren.
Daraufhin habe ich eine sehr erfreuliche Antwort bekommen und zwar wurden die Retrogehäuse nur
temporär, da Betriebsferien, aus dem Shop ausgeblendet, nun sind aber alle wieder verfügbar.

Seine Aussage war:
Er kann zwar keine neuen Gehäusedesigns erstellen, will aber das Vermächtnis von Micha
bewahren und ihm zu Ehren alle seine Retro-Arbeiten weiterhin im Shop anbieten.

Das finde ich, ist doch die beste Lösung!

Gtx.,
andY

[mega-hz]

würde er denn auch neue angepasste Dateien (600XL) mit fertigen?

[andymanone]

würde er denn auch neue angepasste Dateien (600XL) mit fertigen?

Seine Aussage war:
Er kann zwar keine neuen Gehäusedesigns erstellen, will aber das Vermächtnis von Micha
bewahren und ihm zu Ehren alle seine Retro-Arbeiten weiterhin im Shop anbieten.

Gtx.,
andY

Ich hatte ihm ja fest versprochen, wenn wir dann (irgendwann) die neuen 600XL Daten haben,
bekommt er die von uns und kann sie im Shop als 600XL Gehäuse auch anbieten.
Das war der Deal.

Gtx.,
andY

[mega-hz]

Ahh, ok.
Problem wäre dann nur, was, wenn beim ersten bestellen etwas nicht passt?
Es ist ja immer ein kleiner Unterschied zwischen messen, zeichnen und fertigen.

[andymanone]

Ahh, ok.
Problem wäre dann nur, was, wenn beim ersten bestellen etwas nicht passt?
Es ist ja immer ein kleiner Unterschied zwischen messen, zeichnen und fertigen.

Müsste man sehen...

Kgo (und ich) sind ja aktuell gerade alternativ an der Thematik dran, das Projekt ist schon sehr weit vorangekommen,
hab mit ihm erst vor kurzem telefoniert...

Ich würde das erstmal abwarten, das klingt alles schon recht vielversprechend....

Alternativ, sollte das nicht klappen, kann ich - als Plan B - dann nochmal mit Eugen reden...

Gtx.,
andY

[kgo]

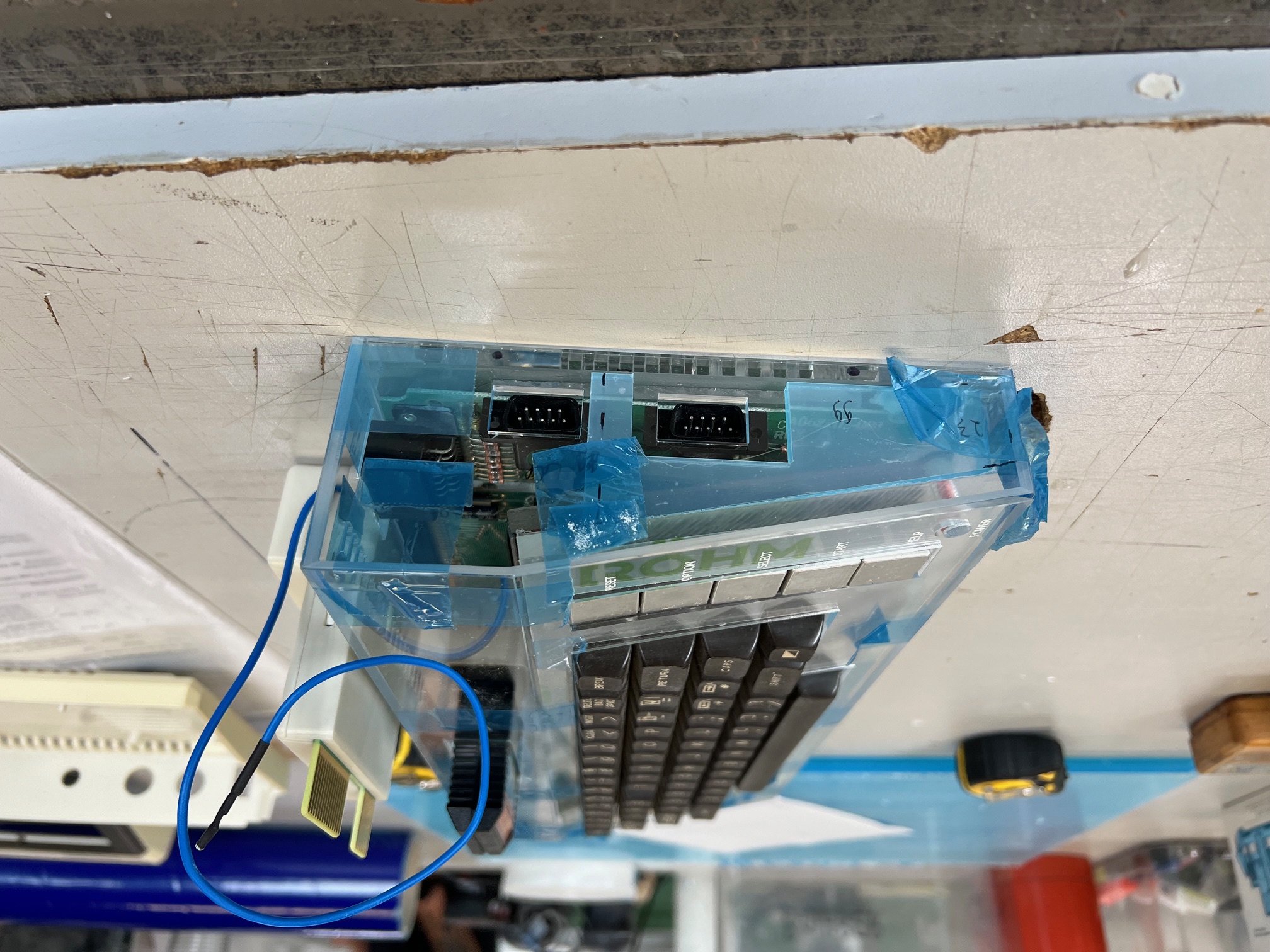

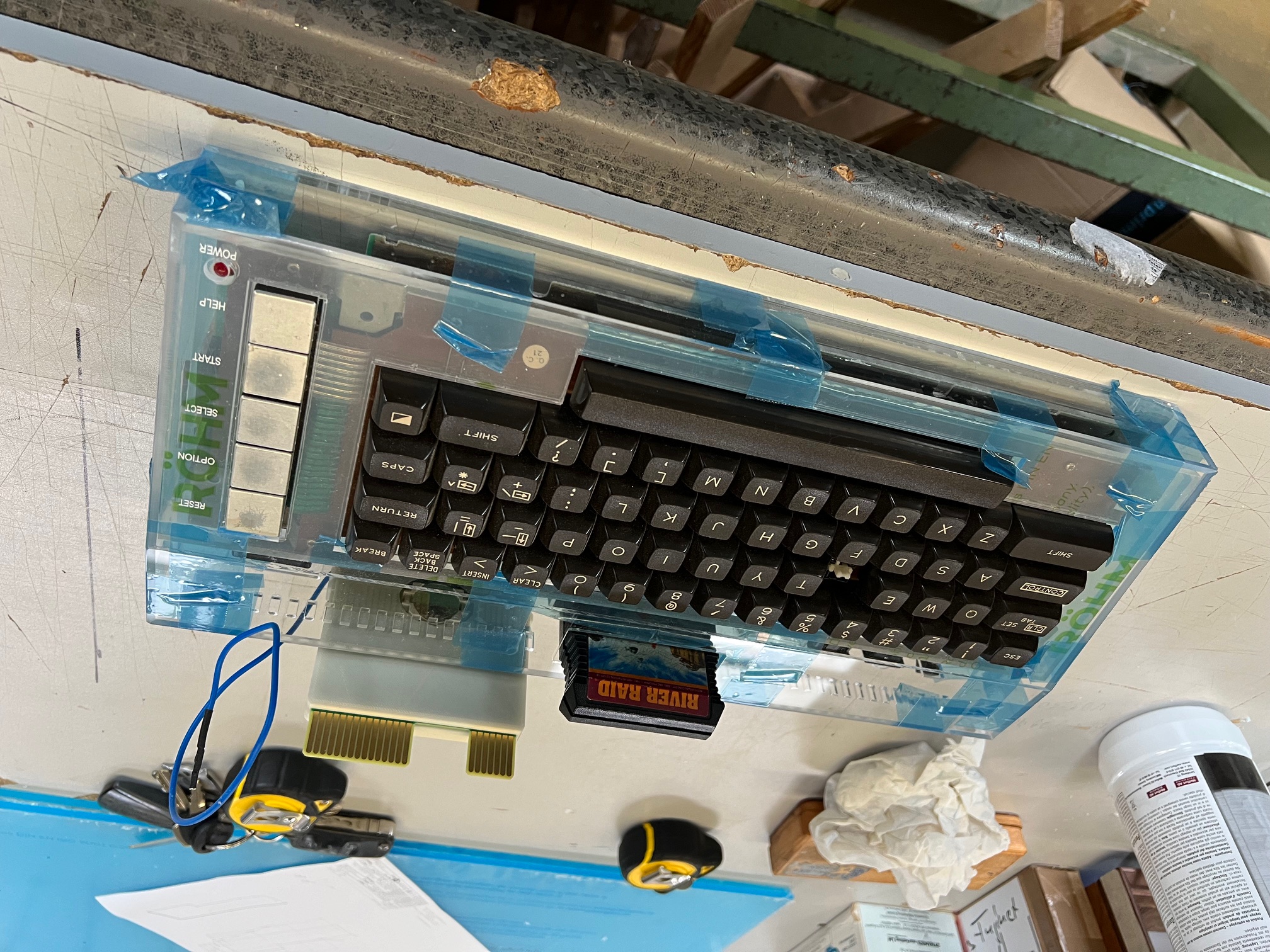

Heute kann ich Euch vom Stand beim 600XL-Gehäuse (Plan B) ein paar Bilder präsentieren. Das Gehäuse besteht aus 2 Teilen: einem Deckel, der aus mehreren Platten zusammengesetzt wird, und einer 6mm dicken Bodenplatte. Die Platten des Deckels werden dazu an den Kanten gefast und transparent verklebt. Der Deckel wird mit 4 Schrauben seitlich am Boden verschraubt.
Die Tastatur wird an eine 8mm dicke braune Platte (im Bild ist diese noch transparent) geschraubt, die im Gehäuse seitlich und vorn aufliegt und so stramm von unten gegen den Deckel drückt. Für die Platine gibt es auf dem Boden transparente Stege, auf die sie fixiert werden kann. Ein separater schmaler Stützsteg befindet sich natürlich auch unterhalb des Modulsockels.
Die Beschriftung der Funktionstasten ist eingefräst und weiß unterlegt.
Offen ist noch die Befestigung des Modulschachtdeckels. Dafür gibt es eine Überlegung - diese kann aber die Firma nicht umsetzen. Ich schreibe das aber noch in einem separaten Thread.
Preislich werden wir bei ca. € 125,00 pro Gehäuse liegen. Für die Projektierung fällt noch ein Einmalbetrag an.

[Olix]

.
Also das sind ja tolle Fortschritte.

Gefällt mir richtig gut.
120 Euro ist jetzt natürlich kein Pappenstiel, aber damit bewegen wir uns ja auf dem etwa selben Niveau wie die 800XL PlexiLaser Gehäuse.
Und wenn man die viele Arbeit und die kleine Auflage bedenkt durchaus gerechtfertigt.
Für mich läge dieser Preis noch unter der Schmerzgrenze und ich wäre mit dabei

Noch ein kleiner Hinweis:

Haben die Lüftungsschlitze auf der Rückseite das selbe Raster wie das Originalgehäuse (Breite und Abstand) ?
Ich frage, weil es schön wäre, man könnte dann dort auch die neuen Tasten-Platinen verwenden: viewtopic.php?f=17&t=3380
.

[mega-hz]

schade nur, das die typischen XL-Ecken/Löcher nicht vorhanden sind

[kgo]

Heute kann ich Euch vom Stand beim 600XL-Gehäuse (Plan B) ein paar Bilder präsentieren. Das Gehäuse besteht aus 2 Teilen: einem Deckel, der aus mehreren Platten zusammengesetzt wird, und einer 6mm dicken Bodenplatte. Die Platten des Deckels werden dazu an den Kanten gefast und transparent verklebt. Der Deckel wird mit 4 Schrauben seitlich am Boden verschraubt.
Die Tastatur wird an eine 8mm dicke braune Platte (im Bild ist diese noch transparent) geschraubt, die im Gehäuse seitlich und vorn aufliegt und so stramm von unten gegen den Deckel drückt. Für die Platine gibt es auf dem Boden transparente Stege, auf die sie fixiert werden kann. Ein separater schmaler Stützsteg befindet sich natürlich auch unterhalb des Modulsockels.
Die Beschriftung der Funktionstasten ist eingefräst und weiß unterlegt.
Offen ist noch die Befestigung des Modulschachtdeckels. Dafür gibt es eine Überlegung - diese kann aber die Firma nicht umsetzen. Ich schreibe das aber noch in einem separaten Thread.
Preislich werden wir bei ca. € 125,00 pro Gehäuse liegen. Für die Projektierung fällt noch ein Einmalbetrag an.

Nachtrag: die Klebekanten des Gehäuses werden oben noch geschliffen und poliert. Damit werden die scharfen Kanten gebrochen und das Gehäuse sieht nicht mehr so kantig aus.

[kgo]

.
Haben die Lüftungsschlitze auf der Rückseite das selbe Raster wie das Originalgehäuse (Breite und Abstand) ?
Ich frage, weil es schön wäre, man könnte dann dort auch die neuen Tasten-Platinen verwenden: viewtopic.php?f=17&t=3380
.

Guter Hinweis!!! Das werde ich nochmal prüfen. Ich fahre morgen früh da sowieso nochmal hin.

[kgo]

schade nur, das die typischen XL-Ecken/Löcher nicht vorhanden sind

Ja, das ist schade. Ich hatte das ich mit der Firma diskutiert, aber da haben die gleich abgewunken. Das wäre bei der Fertigung nicht vernünftig oder nur mit großem Aufwand machbar: Die XL-Schlitze müssten nach dem Zusammenkleben des Deckels (besteht aus 6 Einzelplatten) über Eck in Handarbeit eingefräst werden. Damit alle gleich breit und im gleichen Abstand sitzen, müsste man dazu eine Vorrichtung bauen. Zudem bestünde das Risiko, dass durch die mechanische Belastung beim Fräsen die Klebenaht aufgeht oder eine Ecke wegbricht..... usw.
