FujiNet für die 600XL Ersatzplatine

[tfhh]

- CP2102-Treiber installieren, wenn nicht schon vorhanden
- PIN 1 und 4 der SIO-Buchse des FN600 verbinden
- CP2102 richtig in das FN600 einstecken
- CP2102 per USB mit dem PC verbinden
- FujiNet-Flasher starten und neue Version aufspielen

Obwohl Jürgen schrieb, dass man bei einem erneuten Update die PINs 1 und 4 nicht verbinden muss, musste ich dies bei beiden FN600 machen. Leider vergisst das FN600 dann jegliche Einstellungen, also diese ggf. vorher aufschreiben.

Wie zuvor erwähnt, normalerweise ist es nicht zwingend notwendig (wie auch die Fujinet-Doku sagt), die Brücke zu machen. Aber aus eigener Erfahrung oft genug notwendig. Die "Regel" dahinter kennt wohl niemand... Details auf dem Fujinet-Github.

Übrigens, man muß nicht zwangsläufig ein CP2102 Wandler kaufen. Die (besseren) FTDI basierenden gehen natürlich auch (damit habe ich geflasht).

Grüße, Jürgen

[DjayBee]

Leider vergisst das FN600 dann jegliche Einstellungen, also diese ggf. vorher aufschreiben.

Die sollten eigentlich auf der SD-Karte abgespeichert sein. Evtl. diese vor dem Flashen rausnehmen und hinterher wieder einstecken?

[Erhard]

Hi,

PIN 1 und 4 der SIO-Buchse des FN600 verbinden

ich finde den Namen SIO-Buchse für diesen Anschluß etwas unglücklich.

Wenn ich dann lese "PIN 1 und PIN 4 verbinden" klingt das für mich nach einem Kurzschluß zwischen SIO-Clock und SIO-GND.

Ich muß mich dann immer zwingen zu denken, daß es eben nicht der SIO-Port sondern der Verbinder zur Hauptplatine (ein Mainboard-Connector) ist und daß die Brücke zwischen den Pins einem Gedrückthalten des Tasters "A" entspricht.

Erhard

[Kveldulfur]

ich finde den Namen SIO-Buchse für diesen Anschluß etwas unglücklich.

Hallo!

Du hast vollkommen Recht... da habe ich nicht aufgepasst.
Ich konnte es noch ändern in "SIO-Verbindungsleiste J3"

Grüße
Janko

[Kveldulfur]

Die sollten eigentlich auf der SD-Karte abgespeichert sein. Evtl. diese vor dem Flashen rausnehmen und hinterher wieder einstecken?

Hallo!

Danke für den Hinweis... ich muss mir unbedingt SD-Karten kaufen
Ich hatte keine SD-Karte eingesteckt, deshalb konnte sich das FujiNet die Einstellungen wohl nicht merken

Grüße
Janko

[Olix]

.
Ich will mir beim Chinesen die von Janko empfohlene USB-TTL Platine zum Flashen des Fujinet beim Chinsesen bestellen.
Will noch jemand? Dann bestelle ich gleich mehrer. KOsten sind sehr überschauber:

2,40 für die Platine inkl. Versandanteil aus China + 1,60 Briefporto von mir zu dir = 4 Euro

Screenshot 2024-08-16 095844.png (181.97 KiB) 11380 mal betrachtet

Oliver

[BöserWatz]

Ich habe mir das Teil bestellt: sollte ja auch funktionieren und ist morgen da

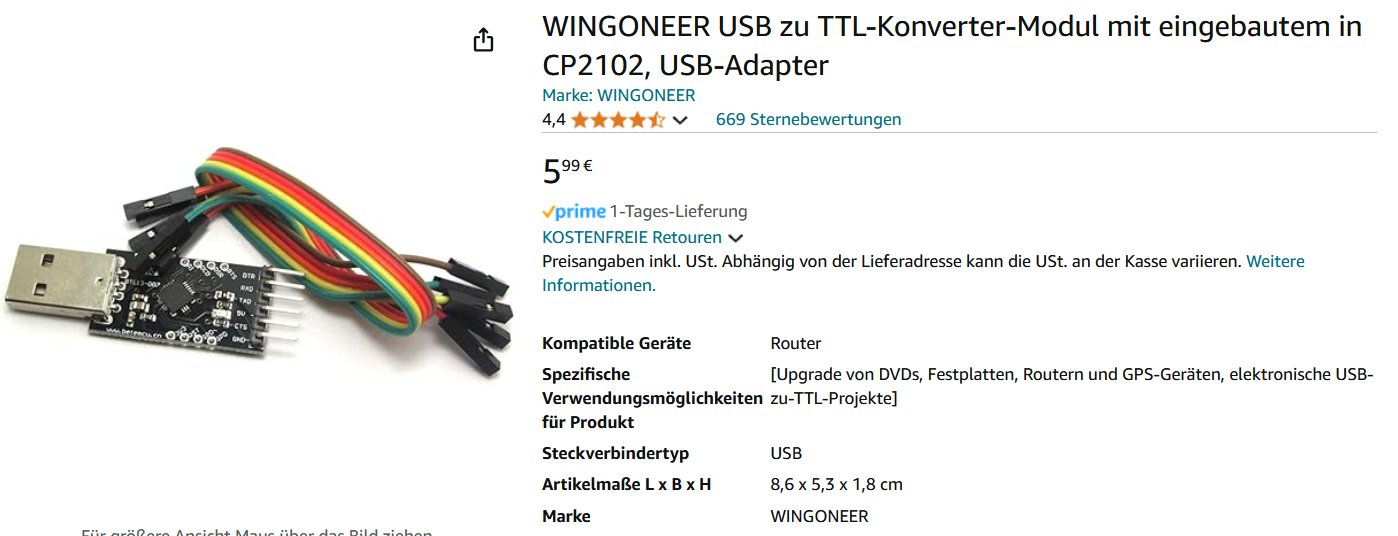

Screenshot 2024-08-16 100441.png (246 KiB) 11380 mal betrachtet

[DjayBee]

Ich will mir beim Chinesen die von Janko empfohlene USB-TTL Platine zum Flashen des Fujinet beim Chinsesen bestellen.
Will noch jemand? Dann bestelle ich gleich mehrer. KOsten sind sehr überschauber:

Ja, bitte

[Olix]

Ja, bitte

... ist notiert.

Habe jetzt mal 4 Stück bestellt. Eins für mich, eins für DjayBee .... bleiben noch zwei.
Da das Porto aus China wegfällt wird es sogar noch billiger als angenommen. Komplett mit Porto: 3,60 Euro

Kleiner Nachteil: 6-8 Tage Lieferzeit

[Olix]

Ich habe mir das Teil bestellt: sollte ja auch funktionieren und ist morgen da

... das hat aber eine andere Reihenfolge bei der Belegung der Kontajte, da muss man dann halt mit Kabeln verbinden. (OK, ist jetzt sicher kein großes Problem)
Das schöne bei der Variante die Janko gelistet hat, ist dass man die Fujinetplatine einfach auf den USB-Adapter aufsteckt und diesen dann einfach direkt in die USB-Buchse am PC.

[Kveldulfur]

Ich habe mir das Teil bestellt: sollte ja auch funktionieren und ist morgen da

Hallo!

Ich sehe da nur einen 5V Anschluß und keinen 3.3V? Übersehe ich das, oder fehlt der?
Du benötigst zwingend einen 3.3V Anschluß, da Du sonst das FujiNet zerstören könntest.

Grüße
Janko

[DjayBee]

Kleiner Nachteil: 6-8 Tage Lieferzeit

Ich würde mit dem Flashen eh warten, bis der Midimaze Fix drin ist und funktioniert.

Thom, Mozzwald und weitere sind nämlich gescheitert, als sie den Fix vorgestern testen wollten. Unklar ist, ob es an ihnen lag oder der Fix das Problem nur in Teilen behoben hat.

[BöserWatz]

Ich habe mir das Teil bestellt: sollte ja auch funktionieren und ist morgen da

Hallo!

Ich sehe da nur einen 5V Anschluß und keinen 3.3V? Übersehe ich das, oder fehlt der?
Du benötigst zwingend einen 3.3V Anschluß, da Du sonst das FujiNet zerstören könntest.

Grüße
Janko

Ja, danke für de Tipp. Ich meine es war in der Rezession beschrieben, dass 3.3V gelötet werden muss.
Das will ich aber auch nicht. Habe mir daher nun diesen geordert.

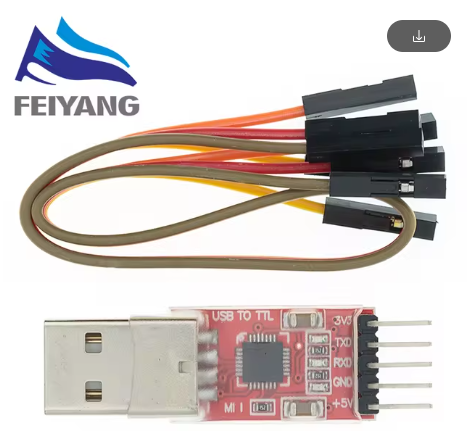

Screenshot 2024-08-16 113514.png (320.56 KiB) 11363 mal betrachtet

Das Teil sollte auch ohne Kabel aufzustecken sein.

Grüße, Ingo

[HardHatMack]

Hallo,

ich habe ein paar Fragen zum internen FujiNet.

Für das Update (AZDelivery CP2102 USB zu TTL Konverter HW-598 für 3,3V und 5V) auf 1.4 habe ich die FujiNet Platine aus dem Steckplatz entfernt und konnte auch nur bei gebrücktem Pin 1 und 4 die Firmware einspielen. Das Überbrücken von Pin 1 und 4 soll ja nicht immer notwendig sein. Darf man in diesem Fall die FujiNet Platine im internen SIO Port stecken lassen?

Aktuell sind bei mir die Knöpfe A, B und Reset, sowie der Power Jumper auf einem kleine Breadboard nach außen geführt. Geht das eleganter und wie habt ihr das gelöst?


Den Power Jumper benötige ich, da ich gerne noch das SDrive-MAX verwende und leider verträgt sich die SDrive Bootdisk mit dem tollen Menü nicht mit dem FujiNet. Wenn ich nur die Laufwerke D1-D4 nutze gibt es kein Problem, aber der große Vorteil beim SDrive Menü ist die, aus meiner Sicht, komfortablere Suche und das Mounten von Dateien.

[Kveldulfur]

Hallo!

Darf man in diesem Fall die FujiNet Platine im internen SIO Port stecken lassen?

Diese Frage habe ich mir auch schon gestellt, da die 3.3V hinterm Spannungswandler eingespeist werden, sollte der 600XL davon nicht behelligt werden.
Hier sollte ein Fachmann antworten.. Jedoch ist ein Ausbau nicht besonders kompliziert, da man sowieso das Gehäuse öffnen muss

Aktuell sind bei mir die Knöpfe A, B und Reset, sowie der Power Jumper auf einem kleine Breadboard nach außen geführt. Geht das eleganter und wie habt ihr das gelöst?

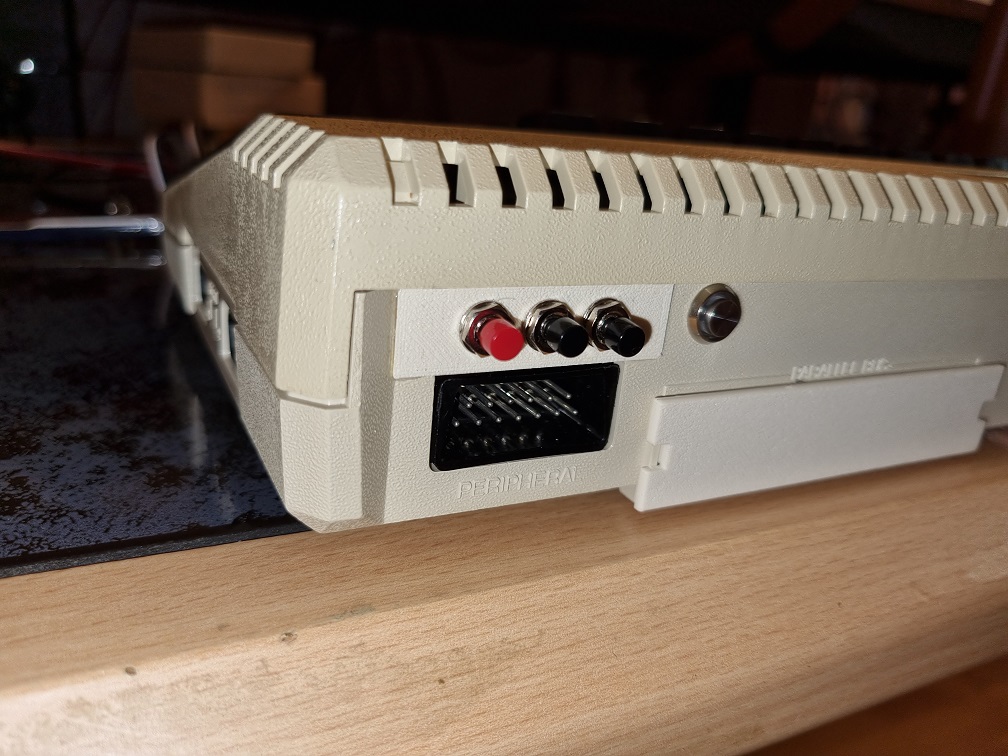

Ich habe damals von André ein 600XL Gehäuse erhalten, was schon 2 Löcher über der SIO-Buchse hatte.
A-Button und Power-Schalter werde ich da rausführen. Reset ist überflüssig, da man ja schnell mal über den Power-Schalter aus- und anschalten kann und auf dem B-Knopf verzichte ich auch.
Die von Olix vorgeschlagene Schalter möchte ich nutzen: viewtopic.php?p=25541#p25541
Aktuell habe das aber noch nicht fertig.

Grüße
Janko

[tfhh]

ich habe ein paar Fragen zum internen FujiNet.

Für das Update (AZDelivery CP2102 USB zu TTL Konverter HW-598 für 3,3V und 5V) auf 1.4 habe ich die FujiNet Platine aus dem Steckplatz entfernt und konnte auch nur bei gebrücktem Pin 1 und 4 die Firmware einspielen. Das Überbrücken von Pin 1 und 4 soll ja nicht immer notwendig sein. Darf man in diesem Fall die FujiNet Platine im internen SIO Port stecken lassen?

Während der Testphase habe ich die Fujinet immer auf Jankos 600XL Replika Board getestet und programmiert. Das war problemlos möglich, ich wüßte auch nicht, was dagegen spricht, denn die für die Programmierung verwendeten I/O Pins sind exklusiv und werden für nichts anderes genutzt, so daß keine Störung durch die SIO möglich ist.

[Brechreiz]

Zuerst die neueste Firmware aufgespielt und dann eingebaut, läuft. Jetzt suche ich erstmal eine Anleitung, wofür die Knöppkes sind und ob ATRs laufen. Ein sehr schönes Stück Hardware. Allen Beteiligten vielen Dank!

VG Jürgen




[DjayBee]

Hier oder in den Anhängen solltest du fündig werden.

https://github.com/FujiNetWIFI/fujinet- ... tart-Guide

[Sleeπ]

.
Ich will mir beim Chinesen die von Janko empfohlene USB-TTL Platine zum Flashen des Fujinet beim Chinsesen bestellen.
Will noch jemand? Dann bestelle ich gleich mehrer. KOsten sind sehr überschauber:

2,40 für die Platine inkl. Versandanteil aus China + 1,60 Briefporto von mir zu dir = 4 Euro

Screenshot 2024-08-16 095844.png

Oliver

Wenn noch aktuell, schließe ich mich an.

Du solltest einen eigenen Posten "Sammelbestellungen" beim ABBUC übernehmen...

[Olix]

@Sleepi: Hab noch zwei übrig Schicke dir ne Mail.

[wosch]

Falls noch da, würde ich die andere nehmen.
Gruß
Wolfgang

[Olix]

Falls noch da, würde ich die andere nehmen.
Gruß
Wolfgang

... auch du bekommst ein Mail.

Das war das Letzte!

[Mathy]

.
Hallo Marc, Oliver

Du solltest einen eigenen Posten "Sammelbestellungen" beim ABBUC übernehmen...

"Ressortleiter Sammelbestellungen und Anleitungen"

Tschüß

Mathy

[Olix]

.
Vielen Dank für die Blumen

Aber ich denke das klappt auch ganz gut ohne offizielles Amt.

[Olix]

Overange hat auf AtariAge ein tolles Breakout Board für das Fujinet600 vorgestellt :

https://forums.atariage.com/topic/36793 ... nt=5526666

[Olix]

... ich schreibe ihn an ob ich die Gerber bekomme.

Hab ha schon lange keine Sammelbestellung mehr organisiert

[DjayBee]

Hab ha schon lange keine Sammelbestellung mehr organisiert

Sind hiermit bestellt.

[Mathy]

.
Hallo Leute

Hätte ich auch gerne.

Tschüß

Mathy

[edelro]

.
Ich bitte auch

[Olix]

.
Also jetzt mal langsam mit den jungen Pferden

Ich muss doch jetzt erst mal alle Infos zusammen sammeln und ausrechnen was das ganze kostet und dann starte ich hier eine Sammelbestellung, versprochen.

Aber bitte ein Schritt nach dem anderen.

Aber schon eine gute Nachricht:

Das OK von Overange, dem Entwickler, habe ich schon und die Gerber wurden mir von tfhh weitergereicht.

[Brechreiz]

Gott sei dank hab ich schon Löcher in mein Gehäuse gebohrt ...

Würde aber trotzdem eines nehmen.

CU Jürgen

[Tolot]

Ich würde da auch eins nehmen.

Viele Grüße

[wosch]

Endlich mal wieder eine Olix-Sammelbestellung
Ich melde mich auch mal an.
Gruß
Wolfgang

[Mathy]

.
Hallo Oliver, Leute

Overange hat von LEDs gesprochen um Zustände an zu zeigen. Währ' schön wenn jemand diese Option hinzufügen könnte.

Tschüß

Mathy

PS wenn man jetzt noch die Platinchen von innen an das Gehäuse befestigen könnte...

[Olix]

Bitte keine Vorbestellungen!
Ich verstehe ja die Begeisterung, ging mir ja genauso.
Aber ihr braucht Euch noch nicht für die mögliche Sammelbestellung hier anmelden.
Wenn es soweit gibt werde ich im Marktplatz einen entsprechenden Aufruf starten.

Ich denke ihr wisst inzwischen, dass ich bei solchen Aktionen keine Schnellschüsse mache und immer Sorgfältig vorgehe.
Aus dem Grund habe ich jetzt zunächst mal von dem aktuellen Platinenlayout die kleinstmögliche Menge (je 5 Stück) bestellt und eine Auswahl von Tastern, Schaltern und Kabeln.
Wenn das alles da ist (ca. 10 Tage) werde ich austesten ob das alles wirklich so passt und welche Bauteile die Ideale Größe haben.
Und erst dann, wenn ich mir Sicher bin, dass so alles in Ordnung ist, starte ich die Sammelbestellung.

Als groben Richtwert kann ich aber schon sagen, dass ein Platinensatz (Schalterplatine + Fujinet-Tasterplatine) inkl aller Schalter, Taster und fertig konfektionierter Anschlusskabel ca. 5 Euro kosten wird.

Also noch etwas Geduld.

[Kveldulfur]

Hallo!

Wie ich schon geschrieben habe, kann ich keine Erweiterungen entwickeln.
Ich bin mir gerade nicht sicher, ob man in dem Fall, dass man LEDs wünscht, nicht für jede LED einen Transistor benötigt.
Der Zustand des jeweiligen Schalter geht auf die Basis des Transistor und die LED kommt an den Kollektor/Emitter.
Je nachdem, ob die LED im Aus- oder Einzustand leuchten soll, braucht man einen PNP oder NPN Transistor.

Bin ich auf dem Holzweg? Kann mir das jemand bestätigen?

Grüße
Janko

[Olix]

.
Wegen der LEDs:

Laut Schaltplan des Fujinet (V 1.7.1) liegen die LEDs über einen Widerstand direkt an Ausgängen des ESP32 und gegen die 3.3 V


Da es auf der FujiNet600 Adapterplatine keine Stiftleisten für die LEDs gibt, müsste man die Drähte für die LEDs direkt an den SMD-Pins des ESP32 anlöten. Also ich würde das nicht machen!

Aber mal ganz ehrlich: Macht doch nicht wieder gleich ein Fass auf !
Ich finde die einfache Lösung wie sie Overange bereitgestellt hat, gerade wegen ihrer Einfachheit so charmant. Mir reicht das völlig aus.
Ich kann alle Funktionen des 600XL Remakes von außen schalten und das FujiNet komplett bedienen. Und das ohne in mein schönes Gehäuse Löcher bohren zu müssen.
Und es müssen keine Änderungen am Remake-Board oder der FujiNet-Erweiterung vorgenommen werden. Und das ist mir das Wichtigste. Auf die LEDs kann ich gut verzichten.
.

[Kveldulfur]

Hallo Oliver!

Entweder ich habe es total missverstanden oder Du.
Ich dachte es werden LEDs gewünscht, die anzeigen ob STEREO an ist oder nicht.
Ob VGate an ist oder nicht... ob das FujiNet an ist oder nicht.

Am FujiNet selbst, würde ich auch nichts anlöten.

Grüße
Janko

[Olix]

.

Entweder ich habe es total missverstanden oder Du.

.
... äh ... ich bin tatsächlich davon ausgegangen, dass es um die 3 LEDs geht, die am "normalen" externen FujiNet vorhanden sind.

Aber ehrlich gesagt brauche ich auch keine "Status" LEDs für Mono/Stereo usw...
Also so gesehen hat sich an meiner Meinung nichts geändert. Die Tastenplatinen sind gut, so wie sie sind.

Das einzige was man ändern könnte, wäre die GND Pins der 6 Schalter miteinander zu verbinden, da ja alle Jumper die Signale gegen GND legen.
Dann könnte man sich 5 Strippen bei der Verkabelung einsparen. Aber selbst damit kann ich gut leben.

[Mathy]

.
Hallo Leute

Ich dachte es werden LEDs gewünscht, die anzeigen ob STEREO an ist oder nicht.
Ob VGate an ist oder nicht... ob das FujiNet an ist oder nicht.

Eben deswegen hab ich gefragt. Ich habe bis lang nur einen (Atari 8 Bit) Rechner mit Stereo. Mit Schalter. Aber ob jetzt "oben" oder "unten" Stereo ist...

Tschüß

Mathy
