FujiNet für die 600XL Ersatzplatine

[Kveldulfur]

Hallo!

Man braucht nur ein GND, dass ist richtig.
Aber man bräuchte auch einen +5V-Anschluß und da müsste man schauen, wie man den (ohne Löten) am besten bekommt.

Dann könnte man das Signal vom Schalter parallel auch zum Transistor führen und dort eine LED schalten. Pro LED ist also einTransistor, ein Widerstand und die LED selbst notwendig.
Welche Einstellungen würde man per LED angezeigt bekommen wollen?
VGATE, EXTRam, RamMode, Stereo, OS1 und OS2 gibt es.

Beim FujiNet-Adapter wäre nur eine LED interessant, für FujiNet AUS oder AN.

Grüße
Janko

[Kveldulfur]

Hallo!

Also ich habe da mal etwas zusammen geklickt:

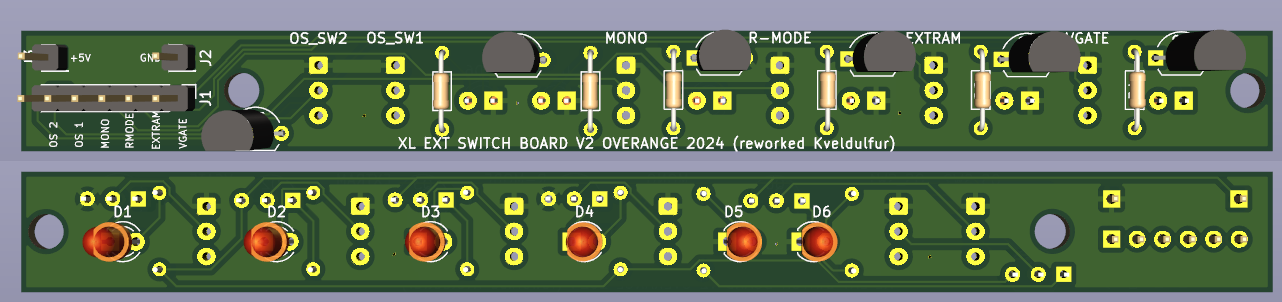

XL Switch Panel EXT.png (137.02 KiB) 2357 mal betrachtet

Zwischen den LEDs wären die Schalter.

Wie man sieht, sind das schon einige Bauteile.
Vorallem muss man beim Anschluss aufpassen, dass man wirklich die richtigen PINs verbindet.

Wenn gewünscht, kann ich mir davon einmal ein Probeexemplar herstellen.

Grüße
Janko

[Mathy]

.
Hallo Leute

Beim FujiNet-Adapter wäre nur eine LED interessant, für FujiNet AUS oder AN.

Gibt es beim FujiNet immer noch den BlueTooth-Modus? OS1 und OS2 könnte man (auch) mit 'nem mehrfarbigem LED anzeigen. Es ist ja immer nur ein OS eingeschaltet. Dabei fällt mir ein, man bräuchte dafür auch nur einen Schalter und nicht zwei. Oder kann man aus 4 OS wählen? Dann wird das mit dem mehrfarbigem LED schon etwas schwieriger.

Tschüß

Mathy

[Kveldulfur]

.
Gibt es beim FujiNet immer noch den BlueTooth-Modus? OS1 und OS2 könnte man (auch) mit 'nem mehrfarbigem LED anzeigen. Es ist ja immer nur ein OS eingeschaltet. Dabei fällt mir ein, man bräuchte dafür auch nur einen Schalter und nicht zwei. Oder kann man aus 4 OS wählen? Dann wird das mit dem mehrfarbigem LED schon etwas schwieriger.

Hallo!

Die Status-LEDs des FujiNet kann ich nicht herausführen, da es dafür keine Stiftleiste gibt.

Der OS-Umschalter kann 4 Betriebssysteme verwalten. Eine RGB-LED könnte man zweipolig anschließen, sodass sie je nach ausgewähltem Betriebssystem z.B. den Zustand aus, rot, blau oder lila anzeigt. Ich bin mir jedoch nicht sicher, ob das sinnvoller als zwei separate LEDs ist. Vor allem weiß ich nicht, ob es eine 3-mm-RGB-LED gibt, da 5 mm wahrscheinlich zu groß wäre.

Grüße
Janko

[DjayBee]

Beware of the feature creep!

[Olix]

.
Ich finde es bewundernswert, wie sich Janko um die Wünsche einzelner User bemüht.
Aber mal ganz ehrlich: Braucht ihr die Status LEDs tatsächlich?

Man muss doch nicht alles komplizierter machen, als es eh schon ist.
Ich für meinen Teil kann den Status der einzelnen Funktionen ganz einfach an der Schalterstellung ablesen:

Schalter oben = an
Schalter unten = aus

Bei der Multifunktions-LED Platine bin ich jedenfalls raus.
Ich mache für mich die ganz simple Schalterplatine und die FujiNet Taster-Platine wie sie von Overange entwickelt wurde.
Wer sich dann da anhängen möchte, dem bestelle ich gerne alles dafür mit (sobald ich sie getestet habe).

Wer die LED-Platine braucht, hat ja aber die Möglichkeit sich diese selbst machen zu lassen. Ist ja zum Glück alles kein Hexenwerk.

Aber wie gesagt: Riesen Respekt und großen Dank an Janko, dass er sich diesem Thema angenommen hat.

[Mathy]

.
Hallo DjayBee

Beware of the feature creep!

Du meist wir sollen kein Lauflicht verlangen und auch keine Ansage über SAM was genau eingeschaltet worden ist? Und auch keine Unterstützung von Zigbee oder Matter? Kein "Hé Siri, schalt mal um auf das OS vom Hias"? Boah ey, bist Du eine Spaßbremse!

Tschüß

Mathy

[Olix]

... ok, das mit dem Lauflicht hatte ich nicht bedacht

Status LED brauche ich nicht, aber so ein Lauflicht alla Kit hätte ich schon gerne

[Olix]

Heute sind die Testplatinen und Bauteile angekommen:


Ich habe die passenden Taster, Schalter und Befestigungsmaterial rausgesucht und kann schon etwa einschätzen, dass die beiden Platinen mit allen Bauteilen und Befestigungsmaterial auf ca. 5-6 Euro kommen.

Ich stelle morgen alles zusammen und eröffne einen Beitrag im Marktplatz. Wer Lust hat kann sich dann an meine Bestellung dranhängen

[Olix]

.
... im Marktplatz gibt es jetzt einen Beitrag um sich der Bestellung für die Platinen und Bauteile anzuschließen.

viewtopic.php?f=17&t=3380

[Erhard]

Hallo,

Du meist wir sollen kein Lauflicht verlangen und auch keine Ansage über SAM

[Scherz AN]
wie wäre es, das Typenschild des 600XL durch ein OLED-Display zu ersetzen?
Beim Einschalten des Rechners und bei Umstellungen wird angezeigt, welcher Modus gerade läuft.
Im Normalbetrieb zeigt es auf simuliertem alu-gebürsteten Hintergrund das 600XL + Logo.
[Scherz AUS]

(Schitt, hoffentlich baut das jetzt keiner .... 8-/ )

Erhard

[mega-hz]

das ist schon fast fertig
Auch die Tastenkappen die jeweils ein kleines Display haben:

Screenshot (166).png (124.77 KiB) 1869 mal betrachtet

Screenshot (165).png (45.79 KiB) 1869 mal betrachtet

man müsste die Taster allerdings vergolden, sonst ist es Billigware bei 69€/Stück !

[Mathy]

.
Hallo Erhard

Du meist wir sollen kein Lauflicht verlangen ...

[Scherz AN]
Im Normalbetrieb zeigt es auf simuliertem alu-gebürsteten Hintergrund das 600XL + Logo.
[Scherz AUS]

Oder, per Software auswählbar, mit Lauflichtchen wie bei KnightRider oder den Zylonen mit natürlich den dazugehörigen akustischen Untermalung.

Tschüß

Mathy

[mega-hz]

Mist! an Audio hab ich garnicht gedacht...
