PROJEKT: Und noch eine neue Tastatur

[Liebelein01]

Hallo zusammen,

vor ca. einen 3/4 Jahr hatte ich mir überlegt, eine neue Tastatur für den Atari 800XL zu bauen.
Hauptkriterium war, dass die Kosten so gering wie möglich gehalten werden sollen und es sollten schon Cherry MX Taster sein.
Auf bunte blinki LED's oder extra Aufnahmerahmen wollte ich verzichten.
Die neue Tastaturplatine sollte sich einfach in den vorhandenen Rahmen einschrauben lassen und fertig.

Anbei mal ein paar Bilder vom Prototyp.
Was mir noch fehlt, sind Tasten die dem original sehr ähnlich kommen.
Da bin ich bereits mit einem chinesischen Hersteller in Kontakt und hoffe, dass die sich auf Kleinstserien einlassen.
Mal abwarten.

Auf einem Bild ist eine DIP Leiste zu sehen. Das war mal ein geplanter Z/Y Umschalter. Ist aber aktuell wieder entfernt.
Der Arduino oder ESP32 gehören nicht zum Projekt. Die lagen gerade da und ein neues Foto wollte ich dann nicht machen

Mal von oben!


Linke Seite


Rechte Seite


Stecker auf der Platine

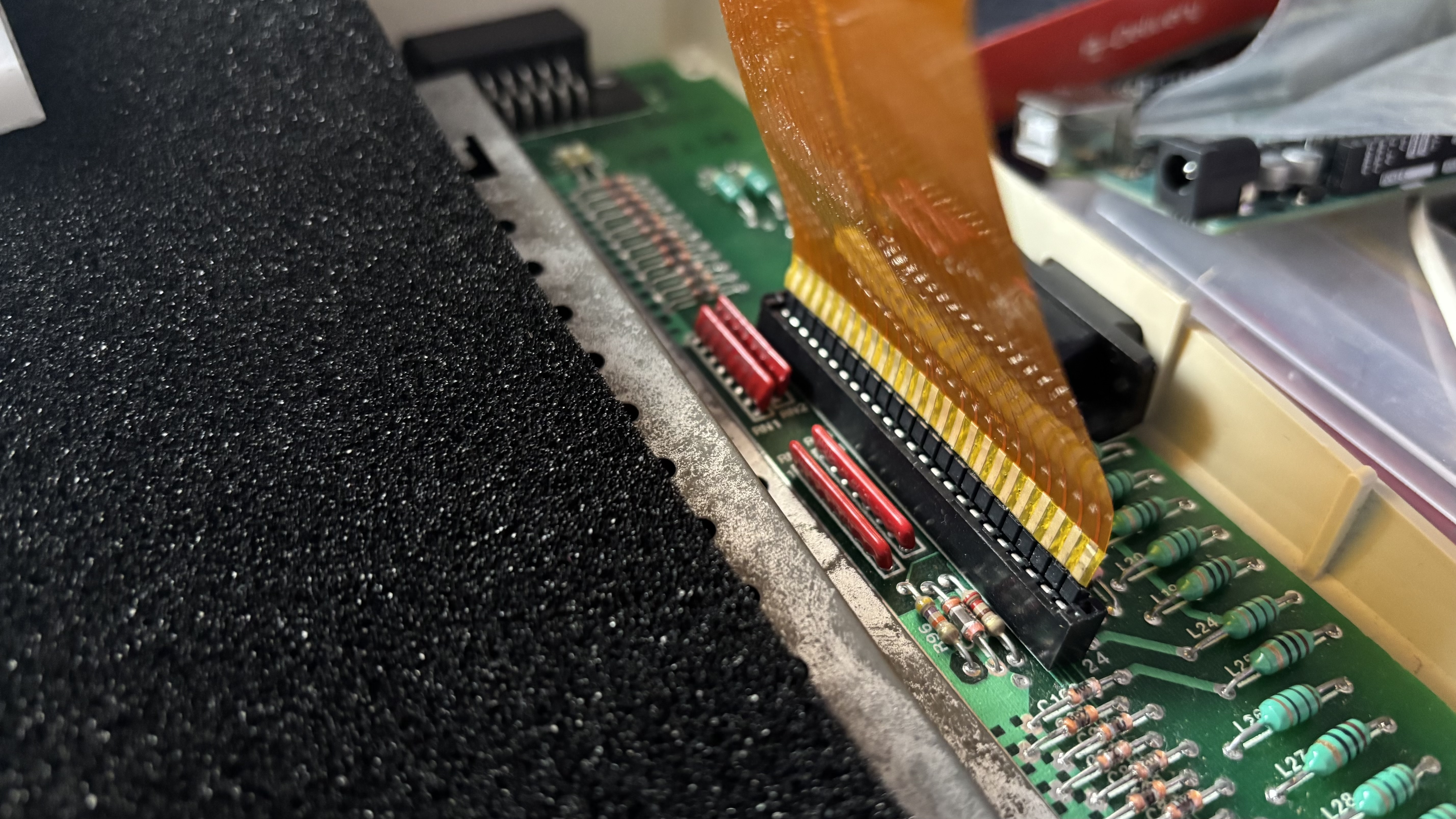

FPC Verbinder


Gruß
Frank

[Olix]

Tolle Sache! Sieht gut aus.
Dann haben wir ja jetzt schon zwei weitere Tastaturentwicklingen in Arbeit.

Bin gespannt in welcher Preisregion deine Entwicklung landen wird.

[Erhard]

Hallo,

sieht sehr gut aus.

Sehr schön finde ich auch, daß das Tastaturkabel aus der Tastatur ausgesteckt und somit in einem eventuellen Defektfall ausgetauscht werden kann.

Aber wieso sind da 2 Kabel an der Tastatur?

Erhard

[Kveldulfur]

Moin!

Wenn ich es richtig sehe, geht das zweite Kabel zu den Sondertasten, da die auf einer separaten Platine sind.

Schönes Projekt!

Grüße
Janko

[Olix]

Perfekt wäre wenn wir am Schluss eine möglichst günstige Basic Version ohne Schnickschnack haben. Und dann die Deluxe Version von mega-hz mit LED und gelaserter Metallplatte.

Vielleicht können sich ja aber z.B. bei den Tastenkappen auch Synergieeffekte ergeben .

[mega-hz]

Das wäre schön, wenn wir uns da ergänzen könnten!
Das Angebot von dem Hersteller wo ich meine Atari-spezifischen herbekommen hatte (danke Janko für den Tip) ist zwar eine super Sache und alles passt auch super,
dennoch mit knapp 100€ recht teuer.
Wenn Du da nen günstigen Hersteller finden würdest, wäre das echt klasse!
JLC3D ist zwar auch sehr günstig, aber wenn man 2farbig was herstellen lassen will, kostet eine Tastenkappe gleich wieder 1.50€ oder so.
Das rechnet sich dann nicht.
Die Idee mit den vorhandenen Stahl-Verstärkungen hatte ich anfangs auch, aber ich wollte es gerne so, daß eine komplette Tastatur als Austausch verwendet werden kann.

[mega-hz]

Bis Du schon weiter gekommen?
Was sagt Dein China Angebot zu den Tasten?

[mega-hz]

gibts was neues?
