Reparatur Backofenuhr Miele

[Sleeπ]

Als ich am 23. Dezember den vom Vortag übriggebliebenen Teig zum Plätzchenbacken in die Backröhre schieben wollte, hatte unser Backofen keine Lust mehr - nach dem Einschalten hat er sich einige Sekunden später einfach wieder abgeschaltet. Da fängt das Ding doch tatsächlich nach nur rund 26 Jahren an rumzuzicken... und das kurz bevor das Weihnachtsgericht auf den Teller gezaubert werden soll. Begleiterscheinung: Die Uhr zeigte wirres Zeug an. Nach Druck auf die "Hand"-Taste ließ er sich erst mal wieder einschalten. Dann "Sprung nach oben".

Im Schaltplan war zu sehen, daß die Stromversorgung des Backofens (wir haben das autarke Modell H253) über die Uhr läuft und von dort über zwei Relais (eines für L, eines für N) zum Backofen geschaltet wird.

Erste Idee um das Weihnachtsessen und den rohen Plätzchenteig zu retten: Uhr raus, die Relais-Kontakte brücken und dann einen neue Uhr besorgen. Verbaut wurde damals (den Ofen haben wir ca. 1996 gekauft) ein Modul der Fa. EATON mit der Numer EL198/288.841. Das findet sich noch als Ersatzteil, mit zum Teil recht gesalzenen Preisen. Aber es mußte ja schnell gehen, also war keine Zeit was zu bestellen.

Also erst mal die Uhr raus.

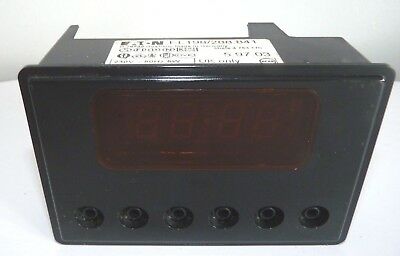

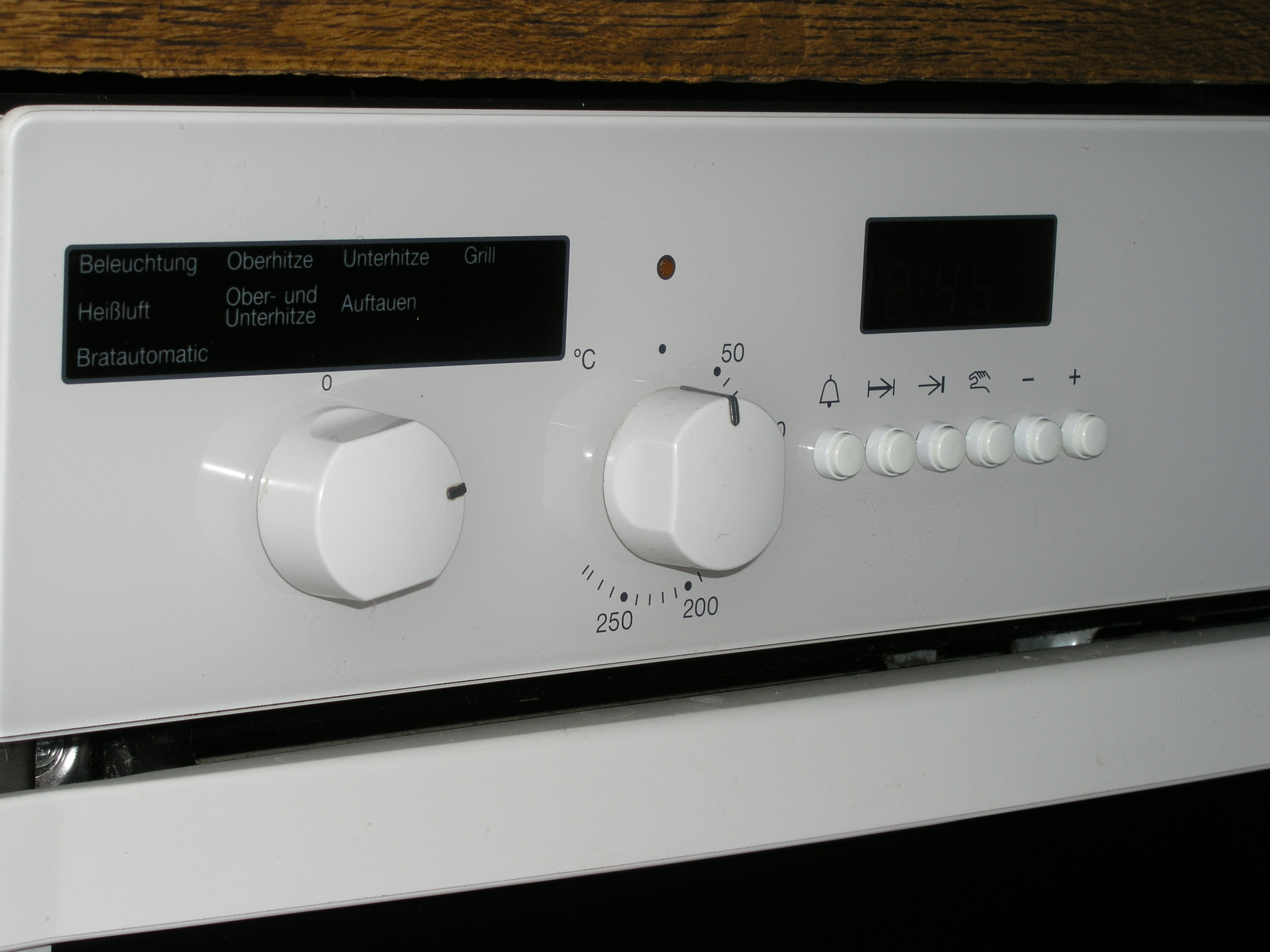

Miele H253 Backofen Uhr.jpg (11.64 KiB) 4884 mal betrachtet

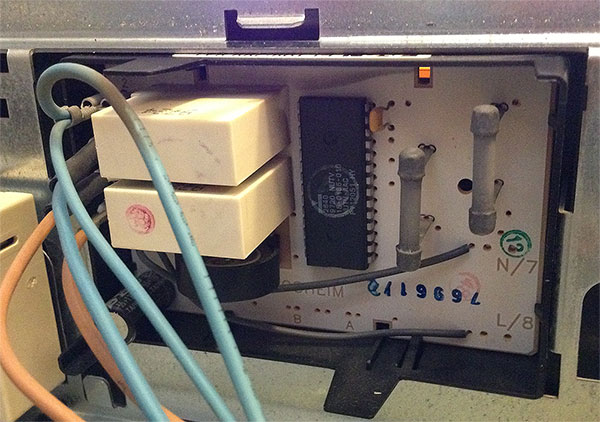

Dabei stellte sich heraus, daß diese nur aus einer handvoll Bauteilen besteht, unter anderem einem Kondensator.

miele uhr.jpg (72.42 KiB) 4868 mal betrachtet

Um es vorwegzunehmen: dieser war tot und deshalb funktionierte die Uhr nicht mehr. Also den Kondensator getauscht und das Plätzchenbacken konnte weitergehen.


Da diese Uhr in dieser oder ähnlicher Form in etlichen ähnlichen Backöfe verbaut sein dürfte, habe das ganze mal schriftlich festgehalten und als PDF aufbereitet:

Alle beschriebenen Arbeiten dürfen nur von einer entsprechend qualifizierten Person vorgenommen werden!
Bei Arbeiten an Netzspannung beziehungsweise Drehstrom herrscht Lebensgefahr!
Wenn man keine Ahnung hat: Finger weg.

Miele Backofen H253 Reparatur Uhrmodul Eaton EL198288.841.pdf

(606.24 KiB) 262-mal heruntergeladen

[andymanone]

Haha, von EATON ?

Das ist ja witzig! Wir haben bei uns im Serverraum 6 große 10kVA USV´s von EATON am Laufen ...

In Kombination damit, könntest Du Deine Plätzchen sogar bei Stromausfall ganz entspannt backen .

Gtx.,
andY

[FlorianD]

Als ich am 23. Dezember den vom Vortag übriggebliebenen Teig zum Plätzchenbacken in die Backröhre schieben wollte, hatte unser Backofen keine Lust mehr - nach dem Einschalten hat er sich einige Sekunden später einfach wieder abgeschaltet. Da fängt das Ding doch tatsächlich nach nur rund 25 Jahren an rumzuzicken... und das kurz bevor das Weihnachtsgericht auf den Teller gezaubert werden soll. Begleiterscheinung: Die Uhr zeigte wirres Zeug an. Nach Druck auf die "Hand"-Taste ließ er sich erst mal wieder einschalten. Dann "Sprung nach oben".
...
Um es vorwegzunehmen: dieser war tot und deshalb funktionierte die Uhr nicht mehr. Also den Kondensator getauscht und das Plätzchenbacken konnte weitergehen.

Finde ich immer toll, wenn jemand etwas repariert, was andere kurzerhand wegwerfen würden. Hier ein Kondensator für <1€, und das Gerät funktioniert wieder.
Ich mach das genau so, es gibt vieles im Haushalt, was man mit geringem Aufwand wieder reparieren kann.
Ausser moderne Unterhaltungselektronik, aber die hat ja keiner. Wir haben Retrogeräte!

[andymanone]

Finde ich immer toll, wenn jemand etwas repariert, was andere kurzerhand wegwerfen würden. Hier ein Kondensator für <1€, und das Gerät funktioniert wieder.
Ich mach das genau so, es gibt vieles im Haushalt, was man mit geringem Aufwand wieder reparieren kann.

Da stimme ich Dir zu .
Ich denke mal, die meisten "unserer Generation" sind (und denken) so .

Früher, speziell auch bei denen, die - wie ich - im Osten aufgewachsen sind, war es ja so,
dass es nicht mal eben was Neues zu kaufen gab, wenn etwas defekt war.
Da hat man schon "aus der Not heraus" alles selber repariert.

Heute ist es so (und das finde ich auch sehr wichtig), da werden oft wieder Dinge repariert statt neu zu kaufen,
um unnötigen Konsum zu vermeiden, die Umwelt zu entlasten und nicht noch mehr Elektroschrott und Müll zu produzieren...

Und am Ende repariert man natürlich auch leidenschaftlich gerne Dinge, die man eben einfach gar nicht mehr neu kaufen kann,
so wir unsere geliebten ATARIs zum Beispiel .

Gtx.,
andY

[FlorianD]

paar Beispiele:
Bosch Siemens Backofen: Umluft-Heizelement defekt nach 15 Jahren (Leckstrom, FI löst dauernd aus). Ersatzteil 78€, 15min Arbeit, statt neuer Backofen für 800€
HarmanKardon Verstärker von 1998. Bauteile für <8€ getauscht (3h Arbeit - Summe für suchen, messen, bestellen einbauen), wie neu.
BRAUN Stabmixer (immerhin BRAUN!, kein TCM Mist). Kupplungsritzel defekt. Ersatzteil 11€, statt ganzes Gerät wegwerfen.
TECHNICS Verstärker und CD-Player von 2000: paar Elkos hin. Alle Elkos auf Verdacht getauscht. Kosten <3€ für Bauteile. Beide wie neu.
Marantz Receiver von 1976. 3 Tropfen TUNER-Spray und 2 Elkos.
DUAL Plattenspieler. Winziges Plastikteil versprödet. Ersetzt durch ein Stückchen Kabelisolierung. Nun läuft er wieder im Vollautomatisch-Modus.
usw.
das macht echt Spaß und ist sehr befriedigend.

[wosch]

Ja, so reparieren macht Spaß, versuche ich auch soweit möglich.
Nur bei uns in der Firma funktioniert das leider nicht.
Mehrere Gründe:
1. Die meisten Kunden wollen keine Kohle ausgeben
2. Ersatzteil nicht mehr lieferbar oder zu teuer (Punkt 1)
3. Falls Ersatzteil lieferbar, Einbau zu teuer (Speziell bei Druckern)
4. Ich will was Neues
Garantie auf die Reparatur müssen wir halt auch noch geben.Das macht das nicht einfacher

Ich habe auch vor kurzem bei einem iPad Air einen Akku getauscht. Der Kunde hat ein Neues gekauft. Hat zwar das aktuelle BS drauf, aber nur 16 GB. Das ist schon knapp. Also musste was neues her, mir tut es als Testgerät

In der Verwandschaft ist die Waschmaschine kaputt. Heizt nicht mehr. Heizung ist defekt. Steuermodul gibt es nicht mehr. Müsste man schauen ob man sie reparieren kann. Ein bisschen Schaltplan gibt es, aber keine Bezeichnung der Einzelteile. Dann müsste man noch schauen warum das Wasser vom Weichspülerkasten nicht abläuft. Die Stoßdämpfer und Federn wären auch fällig. Da gibt es halt eine Neue. Auch wenn es mich als Techniker schmerzt, aber irgendwann ist halt Schluß.

Aber das mit der Backofenuhr ist schon super

Gruß
Wolfgang

[FlorianD]

@Wosch:
man muss immer abschätzen, was für Aufwand und Kosten dahinter stecken. Privat leiste ich mir das, kostet ja nur meine "kostenlose" Zeit.
Bei Dingen, auf die ich mich verlassen können muss (z.B. Auto) ist das was anderes. Irgendwann ist da Ende mit Geduld, Geld reinstecken und bis zum letzten "Atemzug" nutzen.
Aber bei den von mir oben genannten Sachen war das eine Herausforderung. Das Internet gibt einem so viel Hilfe in Form von Foren, Service Manuals und Ersatzteilversorgung, da sollte man immer erst mal gucken, ob es nicht mit ein wenig Frickeln geht, bevor es als Schrott entsorgt wird und dann etwas neues, was erwartungsgemäß nie mehr so lange hält wie "gute alte" Sachen angeschafft werden muss.

Ich besitze so viele gute alte Dinge, es macht Spaß diese oft und regelmäßig zu nutzen. Das WMF Cromargan-Besteck von REWE aus den Sammelpunkten von 2011 glänzt zwar schön und ist top-pflegeleicht, aber das WMF Mod.2500 Silberbesteck, was Oma 1945 auf der Flucht mitgenommen hat, läßt das Cromargan in die 3. Liga oder Kreisklasse absteigen.

[FlorianD]

irgendwie ist das bei Elektronik oft der Kondensator. Erinnert mich an den Witz mit dem Pferd:

Ein Mann hat eine Autopanne. Das Pferd hinter dem Zaun sagt: „Es liegt am Vergaser!“ Entsetzt rast der Mann davon, findet eine Tankstelle und erzählt dort von seinem Erlebnis. Der Tankwart fragt: „War das etwa drei Kilometer von hier?“ Der erschütterte Mann nickt. „Und, war das Pferd ein alter Schimmel mit gestutztem Schwanz?“ Der Mann nickt wieder. Sagt der Tankwart: „Ach so, lassen Sie sich von dem Gaul nichts erzählen! Von Vergasern hat der keine Ahnung.“

Wenn die Elektronik streikt, ersetze die Elkos. Meist hilft das.
Ohne Pferd.

[Sleeπ]

Aktualisierter Reparaturbericht:

Miele Backofen H253 Reparatur Uhrmodul Eaton EL198288.841.pdf

(783.77 KiB) 159-mal heruntergeladen

Reparatur der Einfassringe mit Federn ergänzt.

[Sleeπ]

Bin gerade noch mal über die "ein-Tag-vor-dem-Weihnachtsessen-streickt-der Backofen"-Story gestolpert...

2. Ersatzteil nicht mehr lieferbar oder zu teuer (Punkt 1)

Für unsere Spülmschine waren zwei neue Körbe fällg... die lagen zusammen bei rund 400 (!) €...

Da habe ich auch lange mit mir gehadert ob DAS wirklich sinnvoll ist; das Machinschen arbeitet zwar einwandfrei, hat aber inzwischen schon rund 15 Jahre auf der Uhr...

Letztendlich habe ich die Körbe dann doch ausgetauscht - nachdem ich mich durch ausprobbieren bei einem Kumpel davon überzeugt hatte das die Körbe mit dem aktuellen Modellen der Firma, was als Nachfolger infrage kommen würde, kompatibel sind. Falls das Schätzchen die (unreparierbare) Grätsche macht, kann ich die Körbe als Ersatz einlagern.

[slx]

Ich war mal sehr stolz, mit Hilfe des Schwiegervaters ein defektes Induktionskochfeld reparieren zu können. War meiner Erinnerung nach auch ein Kondensator. Dann haben wir es wegen eines Wackelkontakts nochmals aufgemacht, aber vergessen, den Strom abzudrehen. Das wäre auch noch kein Problem gewesen, wäre dem Schwiegervater dann nicht der Schraubenzieher runtergefallen. Den Schaden, den der resultierende Kurzschluss verursacht hat, konnten wir dann nicht mehr beheben.

[Sleeπ]

Autsch - aber besser das Kochfeld hat sich verabschiedet als einer von euch beiden hätte einen abbekommen. Mit Netzspannung, und dann noch Drehstrom, ist nicht zu spaßen... Ich vergewissere mich in zwischen immer mehrmals ob das zu reparierende Gerät wirklich vom Netzt getrennt ist. Besser ein Mal zu viel kontrolliert als ein Mal einen abgeholt.

Dazu fällt mir noch die Story einer Arbeitskollegin ein: Bei ihrer Tochter war der Durchlauferhitzer fritte. Der Vermieter kam nicht aus den Puschen, da hat sich der - technisch nicht ganz unbegabte - Vater nach Absprache mit dem Vermieter selber an die Arbeit gemacht. Da nicht ganz klar war welche Sicherung die Richtige ist, haben sie einfach ALLE Sicherungen rausgemacht. Wie es sich gehört, hat er vorher noch mal am Durchlauferhitzer nachgemessen ob dieser wirklich spannungsfrei ist. Es stellte sich heraus dass der Durchlauferhitzer an dem Stromkreis der Nahbarswohnung hing und noch unter Spannung stand. Es war wohl ursprünglich mal EINE große Wohnung, die in zwei kleinere aufgeteilt wurde. Dabei ist dann anscheinend bei der Verkablung etwas schiefgelaufen...

Der Austausch des Gerätes ist dann ohne Schäden an Leib und Leben über die Bühne gegangen, die Tochter durfte an den Nachbarn Strom nachzahlen.

An diesem Beispiel sieht man dass die Sicherheitsregeln im Umgang mit Strom durchaus Sinn ergeben - selbst wenn augenscheinlich alle Sicherungen raus sind, bedeutet das nicht zwangsweise Spannungsfreiheit.
