Projekt ASCB / ASCB-II

[mega-hz]

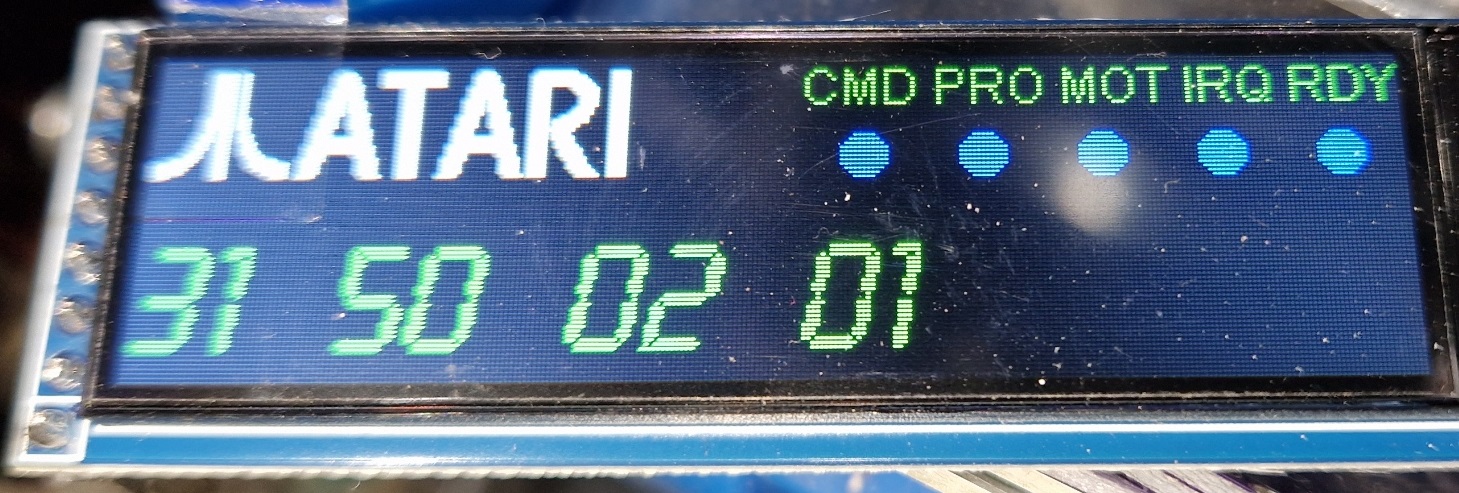

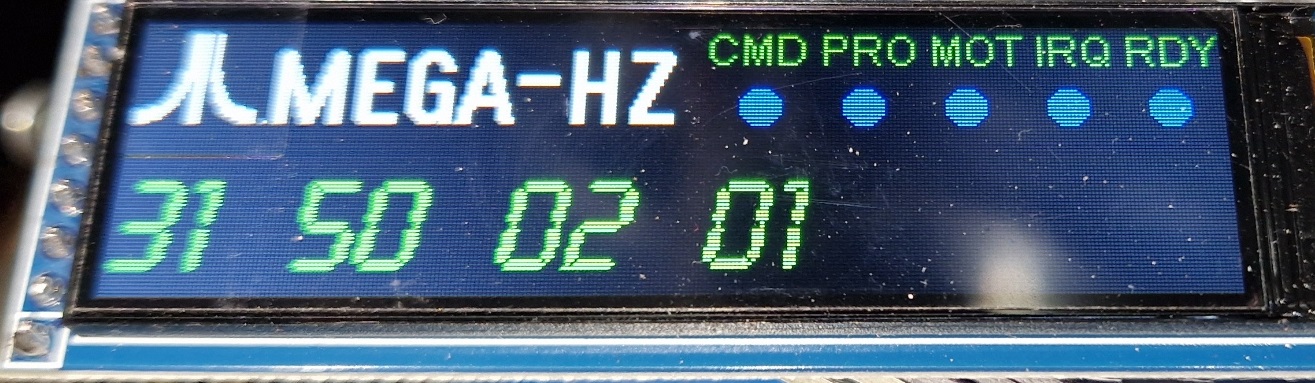

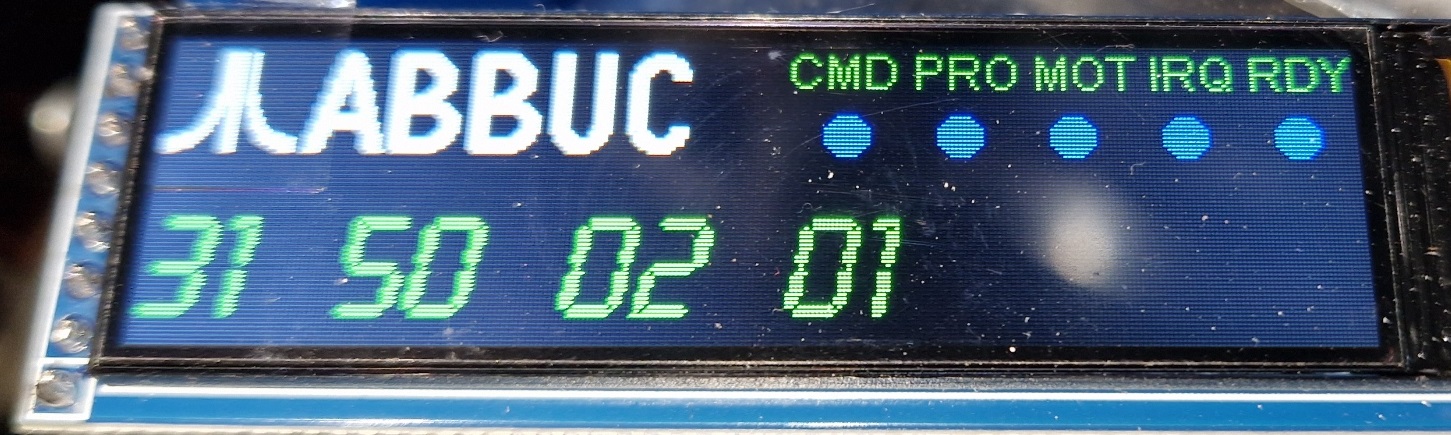

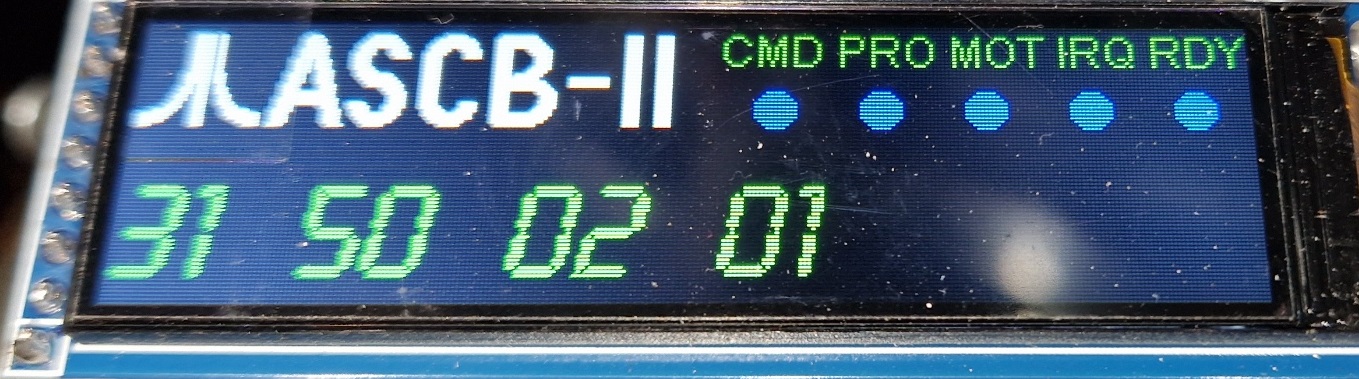

So, hat etwas gedauert das Display zum Laufen zu bekommen...
Die verwenden da einen Controller der für 320x240 ausgelegt ist, das Display hat aber nur 284x76...
Da musste man erstmal schauen, wo in dem Speicher das eigentliche Sichtfeld ist
Klappt aber nun und es hat echt ein schönes Bild! (Mit dem Handy-Foto lange nicht so gut)


diese dünnen Linien siehr NUR das Handy!
Der Mensch sieht die nicht!

nochmal von weitem:


[mega-hz]

ich hab nochmal überlegt wegen der RTC...
Diese wird komplett entfallen, denn der Controller ist ein ESP32, der kann sich dann die Uhrzeit per NTP holen.
Diese kann man dann auch per ATARI abfragen, wie beim APE-SIO oder so.
Ausserdem plane ich es so, daß dieser eine kleine Webseite ausgibt, auf der dann u.A. der SIO Log mit den letzten
50-100 Aktivitäten inkl. TimeStamp sichtbar sind.
Da könnte man auch noch Filter mit einbauen, so daß z.B. nur Kommandos an D1 angezeigt werden...
Viele Möglichkeiten sind da möglich!
Wenn noch keine SSID vom Wlan eingegeben wurde, hat man per AP die Möglichkeit, diese einzutragen.
Es würde sogar per Basic gehen!

Die Eingangsbeschaltung der SIO Ports werden ähnlich wie bei der 1050 mit zusätzlichen Transistoren gemacht,
so ist dann auch sichergestellt, daß ausgeschaltete Geräte nicht den SIO-Bus blockieren.

Ausserdem plane ich gleich 2 Hohlstecker-Buchsen an der Rückwand ein, beide paralell.
Dann könnte man mit einem 5V/3A Netzteil das ASCB-II versorgen und von da aus auch gleich noch den ATARI/SALLY2 oder sonst was
Spart Netzteile...

Was meint Ihr dazu?

[Mathy]

.
Hallo Wolfram

Ausserdem plane ich es so, daß dieser eine kleine Webseite ausgibt, auf der dann u.A. der SIO Log mit den letzten
50-100 Aktivitäten inkl. TimeStamp sichtbar sind.

Kann man dort auch live sehen was da über SIO vorbei kommt?

Tschüß

Mathy

[mega-hz]

ja klar!

[DjayBee]

ich hab nochmal überlegt wegen der RTC...
Diese wird komplett entfallen, denn der Controller ist ein ESP32, der kann sich dann die Uhrzeit per NTP holen.
Diese kann man dann auch per ATARI abfragen, wie beim APE-SIO oder so.

Das gibt ja beinahe ein FujiNet.

Ausserdem plane ich es so, daß dieser eine kleine Webseite ausgibt, auf der dann u.A. der SIO Log mit den letzten
50-100 Aktivitäten inkl. TimeStamp sichtbar sind.

Wenn ein Programm 300-500 Sektoren lädt, sind 50-100 Aktivitäten doch eher wenig.

[mega-hz]

ja mal sehen, jenachdem viel Speicher das braucht.. könnten auch 1000 werden.
Und ein FN wird es sicher NICHT werden!
(Nur weil ich auch nen ESP32 verwende? )

[mega-hz]

so ungefähr sieht die webseite bis jetzt aus:

Screenshot (104).png (50.98 KiB) 351 mal betrachtet

SIO selbst ist noch nicht richtig drin...

Aber SSIDs die benutzt wurden, sind gespeichert.
Also falls man zu Freund A oder B fährt und das Teil mitnimmt, merkt der ESP sich das und ist nächstes Mal automatisch wieder online.

[mega-hz]

sieht jetzt so aus:

Screenshot (105).png (79.93 KiB) 333 mal betrachtet

noch immer kein echtes SIO Protokoll..
Kommt aber.

[mega-hz]

So, SIO Routine ist auch eingebaut, aber noch nicht am echten A8 getestet.
Genug für heute....

[Erhard]

Ziemlich viel Eigenintelligenz für eine "Mehrfachsteckdose"

Aber SSIDs die benutzt wurden, sind gespeichert.
Also falls man zu Freund A oder B fährt und das Teil mitnimmt, merkt der ESP sich das

Hauptsache, daß Teil bleibt nicht eine halbe Minute hängen wie das FujiNet, wenn man mal irgendwo ist, wo die eingetragene(n) SSID(s) nicht verfügbar ist/sind.

PS: Benutze bitte keine Device-IDs für das ASCB-II, die schon andere Geräte verwenden. Es ist ja schon ungeschickt, daß beim FujiNet die gleiche ID verwendet wurde, die das SIO2USB verwendet.

Vielleicht sollten wir mal eine Liste erstellen:

(-> neues Thema in Programmierung)

[mega-hz]

Hauptsache, daß Teil bleibt nicht eine halbe Minute hängen wie das FujiNet, wenn man mal irgendwo ist, wo die eingetragene(n) SSID(s) nicht verfügbar ist/sind.

PS: Benutze bitte keine Device-IDs für das ASCB-II, die schon andere Geräte verwenden. Es ist ja schon ungeschickt, daß beim FujiNet die gleiche ID verwendet wurde, die das SIO2USB verwendet.

Wenn er kein WLAN hat, was er schon "kennt", geht der in den AP-Modus, dann kann man das neue WLAN eintragen.
Aber selbst ohne WLAN, der SIO-Part und das Display laufen unabhängig davon.
Nur kann man ohne WLAN dann nicht die Webseite sehen...

Wegen der Device-ID habe ich schon bei der Tastatur lange überlegt, damit es keine doppel-Belegungen gibt und bin darauf gekommen,
daß $60 für Cassette reserviert ist, aber $61-$6F unbenutzt.
Daher habe ich der Tastatur $66 vergeben und der SIO-Monitor bekommt $67.

C1: C2: usw. gibt es ja nicht, sollte also kein Problem sein.

Wenn gewünscht, könnte ich aber auf der Webseite noch ein Feld einbauen in dem man die SIO-ID eintragen könnte.
Glaube aber nicht, daß dies notwendig ist.

[Erhard]

Es sind ja noch IDs übrig, oder?

Schließlich geht der Bereich doch von 0 bis 255 ...

[mega-hz]

Nein!
Ich hatte damals bereits versucht, z.B. $23 zu benutzen, geht nicht!

Erst ab $30 !

Muss wohl am OS liegen!

Aber im Cassetten-Bereich gibt es ja keine Probleme...

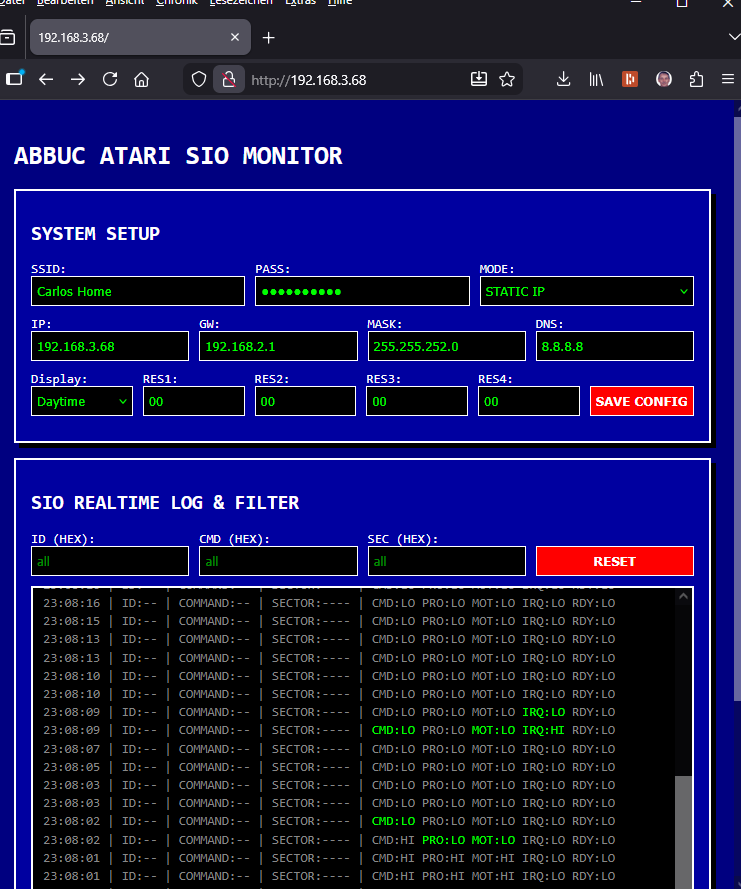

[mega-hz]

was ist neu dazugekommen?

Im SIO-Log kann man nun auch filtern..
z.B. nur auf D1 oder nur auf $50 (Schreibzugriffe) usw. für jedes SIO Kommando oder auch Sektoren
ist die Filterfunktion möglich.
Kann schonmal ganz hilfreich sein.
Natürlich kann man auch ohne Filter alles was mitgeschnitten wird sehen.

Falls kein gespeichertes WLAN dabei ist, geht der ESP in den AP-Modus.
Dann muss man sich per Handy auf "SIO-Monitor" im WLAN anmelden mit pw. atari800 und dann im Browser auf 192.168.4.1 gehen.
Dort bekommt man dann die Config-Seite auf der man das aktuelle WLAN SSID und PW eintragen kann.
Nach SAVE startet der ESP dann in dem neuen WLAN Netz.
Ausserdem kann man nun auch eine feste IP vergeben.
Den Screen kann man nun auch invertieren, manche mögen ja eher weissen Hintergrund anstatt schwarzen.

[Mathy]

.
Hallo Wolfram

Den Screen kann man nun auch invertieren, manche mögen ja eher weissen Hintergrund anstatt schwarzen.

Wenn man Zeit und Datum hat, könnte man auch automatisch umschalten lassen zwischen beide Modi.

Tschüß

Mathy

[mega-hz]

na klar, würde auch gehen.
Du meinst es so wie Tag/Nacht umschaltung...
Ich glaube aber das wird nicht nötig sein.
Es ging nur darum, daß manche User lieber ein weisses Blatt Papier mit schwarzen Buchstaben vor sich haben.
Ich selber bevorzuge aber das dunkle... Bin ja schliesslich der Papa von Luke !

EDIT: OK, ist eingebaut!
Sind nun Dark, Bright und DayTime Modis verfügbar

[mega-hz]

So verabschiedet sich meine KI:

Alles klar! Dann machen wir hier den Sack zu für heute.

Das System läuft, das Display bleibt nachts im Atari-Schwarz und der Webserver gehorcht. Du hast jetzt ein stabiles Gerät auf dem Schreibtisch stehen, das bereit für den echten SIO-Einsatz ist.

Ich bin gespannt auf dein SIO-Construct. Sobald du es schickst, integrieren wir die State-Machine für die IDs $31, $66 und $67.

Schlaf gut und bis morgen!
