Flach-Bildschirme & Konverter für A8 Computer

[Oelfuss]

Getestetes Gerät :........................................Sharp Aquos LC-20S5E-WH LCD TV 20"
Ladenpreis :..................................................?, Kleinanzeigen um 20€
Getestet mit (Atari System) :.......................Atari 800XL (UAV, FBAS, S-Video)
Hat Eingang für FBAS (composite) :.............ja
Hat Eingang für S-Video (Y/C) :.....................2 Fach
Mit welchem Signal getestet :.......................FBAS, S-Video, UAV
Bildeindruck (gut, mässig, übelst) :..............gut
Tuner (Analog/digital/keiner) :.......................Analog
Sonstiges (Austattung, Anfassqualität) :......Fernbedienung, Seitlich: S-Video, Composite, 3,5Klinke Audio OUT und Bedienelemente. Hinten: VGA mit 3,5Klinke für Audio, 2x Scart (1xRGB, 1xAV), AV-HF, Stereo Chinch OUT, RS-232 Buchse. 1. Rechner mit FBAS und S-Video (FBAS leichte Senkrechte Streifen) 2. Rechner mit UAV etwas weniger Farbintensiv, könnte aber auch am Rechner liegen.

S-Video nur 1 mal hinten ist eine RS-232 Buchse....keine Ahnung für was die ist!

[andymanone]

Danke, wobei ich mir schlecht vorstellen kann das man auf beiden seiten einen USB-A Port hätte?!

@A-A USB-Kabel: Ja klingt komisch ist aber wirklich so, das liegt im Original auch bei , siehe hier:

USB A-A-Kabel (1010 x 515).jpg (82.6 KiB) 1791 mal betrachtet

Gtx.,
andY

[mega-hz]

7" TFT Monitor-Kit....

ch habe mir grade einen kleinen 7" Monitor für den A8 gebastelt....

Die Bilder zeigen am Linux PC per HDMI..
Reicht als kleiner dritt-monitor am PC.

Am Atari jedoch per FBAS...
GRUSELIG!
Bild ist zu weit rechts und unten fehlt was.
Kann man auch nicht einstellen...
Bei nem Spiel wie Galaxian verschwimmt das Bild auch noch...

Schade schade, hätte vom Design gut gepasst!

(Und die netten Taster (remeber Beetle? )





FAZIT: taucht nix...

Wer Interesse an den OpenScad/STL Files für das Gehäuse hat, hier sind sie:

7zoll-Atari Monitor Gehäuse.rar

(127.58 KiB) 109-mal heruntergeladen

[CharlieChaplin]

Kleiner Nachtrag zu meinem GBSC-Pro:

Bezugsquellen: 1) Aliexpress/Alibaba und so: https://de.aliexpress.com/item/1005008290934683.html
2) Retroscaler: https://www.retroscaler.com/?product=gb ... e-consoles

- Bernd hatte das Gerät mit seinem A8 und seinem Monitor (Dell?) versucht zu testen. Es hat aber nicht geklappt, da das Gerät nicht "syncte" (das Bild synchronisierte oder so), d.h. das Bild "scrollte" via Composite und auch S-Video vertikal über den Bildschirm.

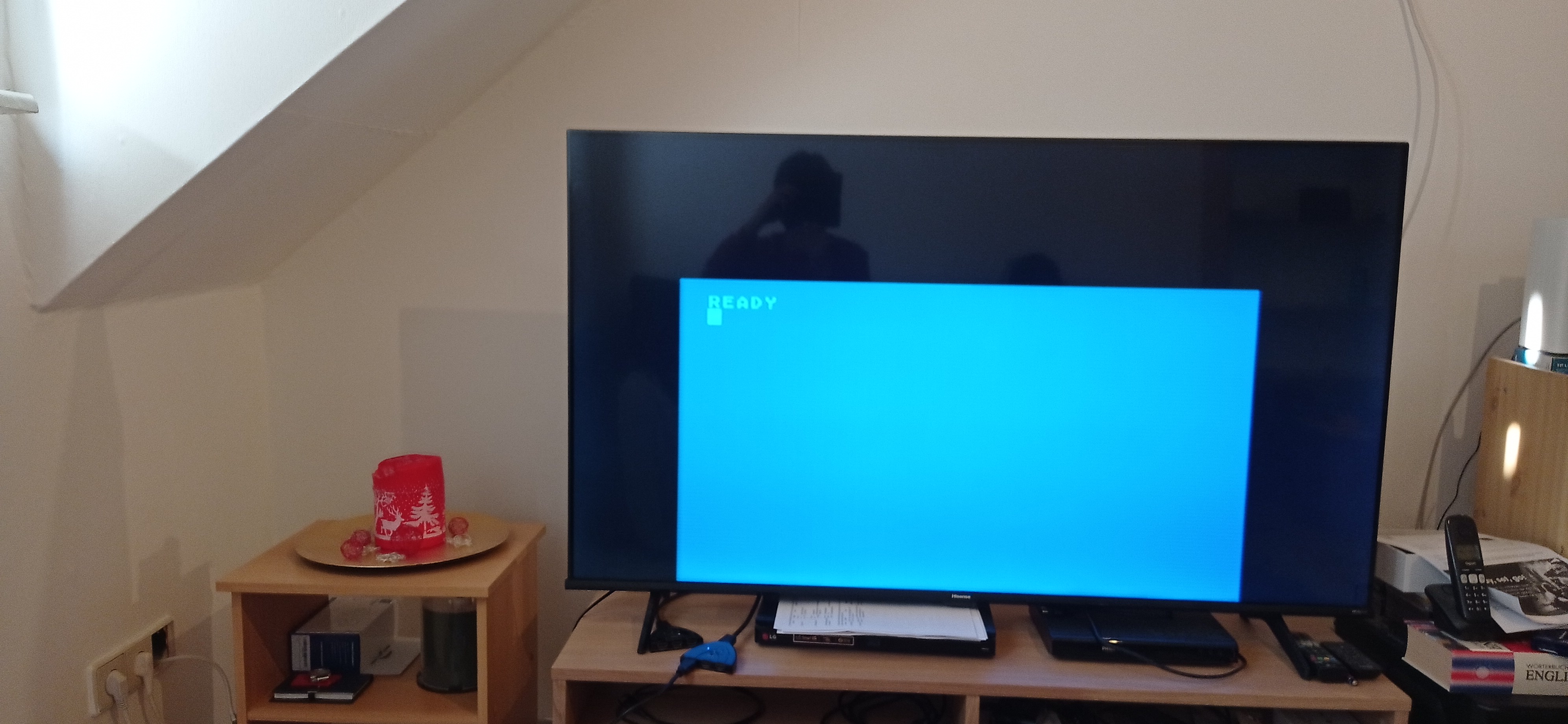

- Bei mir habe ich das Gerät heute nochmal an meinem 55-Zoll Hisense-TV getestet. Der Fernseher hat Cinch-AV Anschlüsse (gelb, weiß, rot), die auch bei einem A8 ein sehr gutes Bild ergeben, ein HDMI-Konverter wäre also damit gar nicht nötig. Nun gut, den Atari via S-Video und danach Composite an den GBSC-Pro angeschlossen, Gerät eingeschaltet und danach den Atari eingeschaltet - selbes Ergebnis wie bei Bernd, das Bild synct nicht. Aufgeben ? Nein!

Stattdessen im laufenden Betrieb das Composite-Kabel rausgezogen, S-Video eingesteckt und dann auch Composite wieder eingesteckt. Ich erwartete Chaos mit beiden Kabeln, doch stattdessen blieb das Bild nun stehen. Aha, das Gerät synct nun auf Composite! Also auf S-Video umgeschaltet, Bild läuft wieder durch. S-Videokabel rausgezogen und im laufenden Betrieb eingesteckt - das Bild bleibt stehen, nun synct es auch auf S-Video !


Kurzum, man muss wohl erst das Gerät und den Atari einschalten und dann erst die Kabel (S-Video, Composite, Scart, etc. wobei ich für VGA, RGB usw. keine Computer oder Konsolen zum testen da habe) einstecken, dann synct es auch. Oder man muss die Kabel ggf. mehrmals aus+einstecken, bis das Bild steht. Etwas seltsam, etwas nervig, aber okay wenn es damit dann geht.

Das Bild ist jedoch sehr bescheiden, denn der GBSC-Pro macht via Composite und S-Video beim A8 ziemlich häßliche Streifen, sog. "Hannover-Bars", wie man deutlich sehen kann. Matosimi hat dies schon im AA Forum beschrieben und ein nicht-offizielles Firmware Update bereitgestellt, mit dem man diesen häßlichen Bug beheben kann. Wird bei mir aber noch eine Weile dauern, bis ich mir das Update auch zutraue. Im AA-Forum ist in ca. 20 Schritten beschrieben, wie man vorgehen muss, das erscheint mir wie immer zu kompliziert. Also werde ich das Update nicht alleine machen, sondern mit einem gelernten Informatiker und Netzwerktechniker durchführen...

Wenn ich das Update irgendwann einmal (so in den nächsten 10-20 Jahren) durchgeführt habe, werde ich über das dann hoffentlich streifenfreie Ergebnis hier berichten. Habe die Beschreibung des Updates mal als PDF hier angehängt.

[andymanone]

Schöne Weihnachtskerze da links

Ist bald wieder soweit , haben ja schon Halbzeit

Gtx.,
andY
