Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von luckybuck »

Hallo zusammen!

Gute Nachrichten, Dr. Thomas Lenz aus Trier schickte mir ein Modul namens: "Turbo Load Modul V 1.20 ". Hatte zwar eine gewisse Ahnung, was das sein könnte, aber erst einmal musste das Cartridge zum Laufen gebracht werden. Auf der AReWe hatten wir das im Team versucht, waren aber gescheitert. Nächster Halt: HATZ. Bingo! Tigerduck steckte das Modul ein und schneller als ich schauen konnte lief es! :-)))
Der Trick: Affengriff beim Booten: Einschalttaste, Option–Taste und(!) den Taster auf dem Modul gleichzeitig(!) drücken, dann(!) startet es! :-)
Tja, wie immer, ohne Anleitung ist man ziemlich aufgeschmissen...
Wie es der Zufall so wollte, war an Tigerducks Atari ein Freezer...
JAC! schaute kurz drauf, alles klar, ein 2 KiB–Modul. :-)
Ferner, das Modul lädt von $B800 nach $BFFF, fragt dann, was geladen werden soll und lädt nur diesen Teil(!) nach $600(?), startet dort und schaltet das Modul selber ab.
Wie lässt sich das nun für alle erreichen? Kurz mit JAC! gesprochen: Ein MaxFlash–Modul schafft das oben Beschriebene. Kern: Modul muss sich selber abschalten können. JAC! wollte dann ein kleines nehmen, mein Einwand war, dass es die kleinen Bausteine kaum noch gibt, die großen 1 MB aber schon. Ist zwar jetzt eine riesen Verschwendung, es geht aber! Alle Dateien dazu hat JAC! euch in die ZIP–Datei im Anhang gelegt.
Baut Ihr nun euren Kassettenrekorder nach der Anleitung von DL7UKK um, so könnt Ihr wahlweise mit 600 Baud oder 6.000 Baud übertragen. Der Umbau ist schnell gemacht, s. Magazinbeitrag dazu.
Im Namen vom Verein danken wir dafür recht herzlich Dr. Thomas Lenz, Tigerdruck und JAC! in der Reihenfolge der Hilfe beim Turbo Load Modul V 1.20 – Schleife '88 – Modul .
Sie leben hoch!
Wiedermal eine ABBUC–IMF–Mission, eigentlich Stoff genug für den nächsten Tom Cruise–Film. ;-)
Dateianhänge
Schleife88.zip
(11.47 KiB) 45-mal heruntergeladen
Standard 2 KB cartridge.png
Standard 2 KB cartridge.png (13.17 KiB) 2631 mal betrachtet
Turbo Load Modul V 1.20–Kontakte.png
Turbo Load Modul V 1.20–Kontakte.png (255.75 KiB) 2631 mal betrachtet
Turbo Load Modul V 1.20.png
Turbo Load Modul V 1.20.png (696.17 KiB) 2631 mal betrachtet
Schöne Grüße,
Luckybuck
Atari WIKI, Atarimania & Archive.org

Benutzeravatar
panamajoe
Beiträge: 130
Registriert: 17.08.2021 12:13
Has thanked: 22 times
Been thanked: 25 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von panamajoe »

Danke - freut mich, dass es geklappt hat!

Benutzeravatar
pps
Beiträge: 812
Registriert: 18.06.2021 23:05
Has thanked: 203 times
Been thanked: 393 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von pps »

Dann seid ihr bestimmt bereit für die nächste Runde...
PP´s of STARSOFTBerlin__________github|meine Webseite|Demozoo

Benutzeravatar
edelro
Beiträge: 450
Registriert: 23.08.2021 17:12
Has thanked: 266 times
Been thanked: 90 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von edelro »

.
Hallo,
ich z.B. habe kein MaxFlash–Modul, gibt es noch eine andere Lösung?
Wir wissen, dass es Dinge gibt, die wir nicht wissen.
Aber es gibt auch Dinge, von denen wir nicht wissen, dass wir sie nicht wissen.
HOME

Benutzeravatar
luckybuck
Beiträge: 167
Registriert: 18.06.2021 23:01
Has thanked: 81 times
Been thanked: 87 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von luckybuck »

Ja klar, wie oben beschrieben, ein Modul, was in der Lage ist, sich selbst abzuschalten...
Schöne Grüße,
Luckybuck
Atari WIKI, Atarimania & Archive.org

Benutzeravatar
Major Blink
Beiträge: 125
Registriert: 14.10.2021 18:50
Has thanked: 125 times
Been thanked: 44 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von Major Blink »

Funktioniert es mit JAC!´ s „The! Cart“ :?:

Benutzeravatar
edelro
Beiträge: 450
Registriert: 23.08.2021 17:12
Has thanked: 266 times
Been thanked: 90 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von edelro »

luckybuck hat geschrieben:
02.08.2025 22:28
Ja klar, wie oben beschrieben, ein Modul, was in der Lage ist, sich selbst abzuschalten...
Gibt es dafür vlt. ein Layout, Schaltplan oder änliches?
Wir wissen, dass es Dinge gibt, die wir nicht wissen.
Aber es gibt auch Dinge, von denen wir nicht wissen, dass wir sie nicht wissen.
HOME

Benutzeravatar
luckybuck
Beiträge: 167
Registriert: 18.06.2021 23:01
Has thanked: 81 times
Been thanked: 87 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von luckybuck »

Major Blink hat geschrieben:
03.08.2025 09:44
Funktioniert es mit JAC!´ s „The! Cart“ :?:
Konnte ich noch nicht ausprobieren...
Bist Du auf der Fuji?
Btw. mir fällt gerade ein. Es muss auch kein Cart sein. Ggf. könnte man das auch als Bootdiskette erstellen?
Ist aber nur laut gedacht.
Habe alternativ noch das Cart als Cart–Datei beigefügt, s. u..
Dateianhänge
Schleife88-B800-BFFF.car.zip
(2.04 KiB) 38-mal heruntergeladen
Schöne Grüße,
Luckybuck
Atari WIKI, Atarimania & Archive.org

Benutzeravatar
dl7ukk
Beiträge: 649
Registriert: 25.08.2021 23:03
Has thanked: 123 times
Been thanked: 167 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von dl7ukk »

Ein freundliches Hallo von der Fujiama 2025,

es gab ein paar Nachfragen zu der Veröffentlichung von Roland, die ich versuche zu beantworten.
Natürlich ist es kein Modul für Alle, da es schon sehr speziell ist.
Deshalb an dieser Steller auch meinen besonderen Dank an Dr. Thomas Lenz, der uns dieses Modul zur Verfügung stellte :!: :!:

Nun zur Beantwortung Eurer Fragen.
.
edelro hat geschrieben:
02.08.2025 21:36
.
Hallo,
ich z.B. habe kein MaxFlash–Modul, gibt es noch eine andere Lösung?
Klar, eine stelle ich weiter unten vor.
.
Major Blink hat geschrieben:
03.08.2025 09:44
Funktioniert es mit JAC!´ s „The! Cart“ :?:
Nein leider (noch) nicht. Dieses Modul geht recht "ungewöhnliche Wege". Ich habe keine Ahnung von Modulen und Jac! ist sehr gefragt auf der Fujiama.
.
edelro hat geschrieben:
03.08.2025 09:54
Gibt es dafür vlt. ein Layout, Schaltplan oder änliches?
Möglich wäre die Schaltung des Blizzard-Moduls. Aber es kann dort auch nicht ohne "Nacharbeiten" laufen.
Beim Original Modul von Dr. Thomas Lenz muß beim Einschalten eine Taste am Modul gedrückt werden, damit der Atari erkennt, daß ein Modul gesteckt ist. Heute ist diese Art des Einschaltens nicht gebräuchlich. Also muß am Code gearbeitet werden.

Durch Vergleich mit mir bekannte Schleife-Software habe ich gesehen, daß das Modul die "Schleife 88 TurboStar1" Software enthält.
Meine Lösung sieht nun so aus, daß ich die Modul-Daten genommen habe und eine XEX Datei, eine KAS Datei und ein ATR daraus erstellt habe.

Zum XEX und ATR brauche ich nicht viel zu sagen. Auf jeden Fall muß (!) Basic beim Booten/ Kaltstart abgeschaltet werden.
Die KAS Datei enthält die Daten zum Laden von Kassette. Bitte nicht verwechseln mit dem CAS-Format!!
Um die KAS auf eine Kassette zu bekommen, kopiert diese Datei zB mit BiBoDos (nicht DOS2.5!!!) per

copy
NAME.KAS,C:

auf Eure XC12.

Die Datei Schleife88-TurboStar1-B800-BFFF.flac enthält den TurboStar1 als Audio Datei und kann 1:1 auf eine Kassette übertragen und dann per XC12 geladen werden.

Als Letztes die ATR Datei. Diese könnt Ihr über die üblichen Floppy-Emulatoren starten. Dort findet Ihr MyPicoDos (Hias) und
Schleife88-TurboStar1-B800-BFFF.xex als SCHLEIFE.XEX .

Als Modul-Ersatz könnte A8Picocart genutzt werden, aber das habe ich noch nicht geprüft.

Inhalt des Zip ...
Schleife88-TurboStar1-B800-BFFF.atr
Schleife88-TurboStar1-B800-BFFF.flac
Schleife88-TurboStar1-B800-BFFF.KAS
Schleife88-TurboStar1-B800-BFFF.rom
Schleife88-TurboStar1-B800-BFFF.xex
Schleife88-TurboStar1-B800-BFFF.zip
(4.69 MiB) 39-mal heruntergeladen

Benutzeravatar
luckybuck
Beiträge: 167
Registriert: 18.06.2021 23:01
Has thanked: 81 times
Been thanked: 87 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von luckybuck »

Hallo zusammen,

leider gibt es doch wohl Probleme in der Praxis mit dem Modul. Wir arbeiten daran und melden uns wieder, wenn es einwandfrei läuft.

Vielen lieben Dank für euer Verständnis.

Schönes Wochenende.
Schöne Grüße,
Luckybuck
Atari WIKI, Atarimania & Archive.org

Benutzeravatar
dl7ukk
Beiträge: 649
Registriert: 25.08.2021 23:03
Has thanked: 123 times
Been thanked: 167 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von dl7ukk »

Hallo nochmal,
.
luckybuck hat geschrieben:
16.08.2025 13:55
Hallo zusammen,

leider gibt es doch wohl Probleme in der Praxis mit dem Modul. Wir arbeiten daran und melden uns wieder, wenn es einwandfrei läuft.

Vielen lieben Dank für euer Verständnis.

Schönes Wochenende.
Für die Interessierten, die nicht so lange warten möchten, habe ich weitere Infos.

Die XEX-Datei Schleife88-TurboStar1-B800-BFFF.xex läuft auf dem A8PicoCart prima. Ich konnte das Spiel Jet Set Willy mit knapp 40 Kbytes mehrfach sehr gut laden. Auch Turbo Copy und Basic Turbo laufen. Damit haben wir ein auch Modul im Einsatz. :D

Noch ein paar Hinweise:
Die Modulsoftware IMMER OHNE Basic laden (OPTION drücken :!: ) auch wenn Basic Turbo benutzt werden soll. Das interne Basic wird über die Modulsoftware bei Bedarf wieder zugeschaltet.

Soll mit Basic Turbo (c) Schleife’88 ein Basic Programm geladen werden, wird nach dem Drücken der Start-Taste das interne Basic eingeschaltet und der READY Prompt erscheint.
Zum Laden von Basic Programmen , die im Schleife’88 Format vorliegen, muß(!) der Basic-Speicher leer sein. Mit NEW ist das erledigt.
Nun wird der BEFEHL DOS eingegeben. Damit erscheint wieder Anzeige Basic Turbo (c) Schleife’88 und der Atari wartet auf das Basicprogramm im Schleife88 Format.

Das Abspeichern eines Basic-Programms erfolgt ähnlich. Nach der Eingabe der Basic-Zeilen wird wieder der BEFEHL DOS benutzt.
Nun kann ein Name vergeben werden und mit RETURN wird im Schleife88 Format gespeichert. Die Eingabe des Namens ist etwas gewöhnungsbedürftig.

Wer Fragen hat, kann sich gerne an mich wenden.


dl7ukk

Benutzeravatar
dl7ukk
Beiträge: 649
Registriert: 25.08.2021 23:03
Has thanked: 123 times
Been thanked: 167 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von dl7ukk »

Hallo,
.
edelro hat geschrieben:
03.08.2025 09:54

Gibt es dafür vlt. ein Layout, Schaltplan oder änliches?
.
Klar, bei Roland/ LuckyBuck.

Natürlich ist es nicht genau das gleiche Modul, aber die gleiche Art von Modulen.
Das Modul wird von Hand ein und abgeschaltet. Wer Zeit hat, kann ja schauen, wo der Schalter am Cart-Port verbunden ist.
Ich vermute RD5 ?? .

Falls ich mit diese Aussage komplett daneben liege, berichtigt mich bitte. Ahnung habe ich keine, sorry

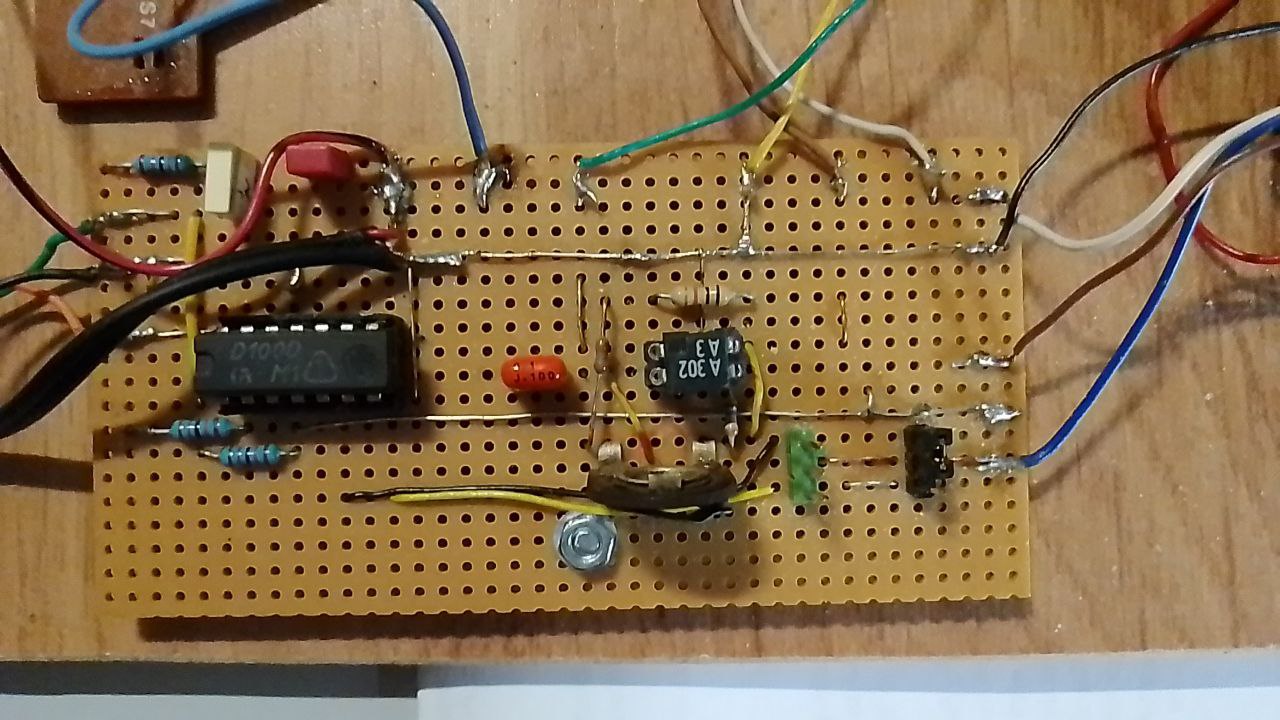

Schleife stuff/Atari Datasette XC12 Turbo 6000 Baud Interface/chaos_loader_copy_cartridge_4k_inside_back.jpg
Schleife stuff/Atari Datasette XC12 Turbo 6000 Baud Interface/chaos_loader_copy_cartridge_4k_inside_front.jpg
Schleife stuff/Atari Datasette XC12 Turbo 6000 Baud Interface/_wsb_443x446_board_layout_cartridge_4k_eprom.jpg
Schleife stuff/Atari Datasette XC12 Turbo 6000 Baud Interface/_wsb_467x673_board_layout_cartridge_4k_eprom_version2.jpg

dl7ukk
Dateianhänge

Benutzeravatar
skr
Beiträge: 305
Registriert: 07.06.2021 00:25
Wohnort: Seeshaupt, Germany
Has thanked: 175 times
Been thanked: 166 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von skr »

Wo sich da gerade so aktiv mit beschäftigt wird: Ich habe noch diese Platine hier und die sammelt nur Staub.
Kann das jemand gebrauchen? Bei mir ist wirklich nicht am richtigen Ort. ;)
/|\ ...*** loading *** .... /|\

Benutzeravatar
dl7ukk
Beiträge: 649
Registriert: 25.08.2021 23:03
Has thanked: 123 times
Been thanked: 167 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von dl7ukk »

Hi Sascha,

da fallen mir zwei BitByter ein.

Mirko oder icke;

dann können wir mal die Schaltung "abnehmen"

LG

dl7ukk

Benutzeravatar
dl7ukk
Beiträge: 649
Registriert: 25.08.2021 23:03
Has thanked: 123 times
Been thanked: 167 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von dl7ukk »

Hallo Ralf,
pps hat geschrieben:
02.08.2025 07:31
Dann seid ihr bestimmt bereit für die nächste Runde...
leider bin ich auf der Fujiama nicht dazu gekommen mich mit dem T-Copy/ T-Turbo zu beschäftigen...
Es war immer etwas los.

Soll ich nun die Sachen weiterreichen oder mich später darum kümmern ?

LG

dl7ukk

Benutzeravatar
pps
Beiträge: 812
Registriert: 18.06.2021 23:05
Has thanked: 203 times
Been thanked: 393 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von pps »

dl7ukk hat geschrieben:
22.08.2025 19:39
Hallo Ralf,
pps hat geschrieben:
02.08.2025 07:31
Dann seid ihr bestimmt bereit für die nächste Runde...
leider bin ich auf der Fujiama nicht dazu gekommen mich mit dem T-Copy/ T-Turbo zu beschäftigen...
Es war immer etwas los.

Soll ich nun die Sachen weiterreichen oder mich später darum kümmern ?

LG

dl7ukk
Ich tippe mal, dass es auch warten kann, bis Du irgendwann Zeit hast. Mach es, wie Du denkst. Wenn jemand mit Zeit danach schreit, kannst Du es ja jederzeit übergeben.
PP´s of STARSOFTBerlin__________github|meine Webseite|Demozoo

Benutzeravatar
atarixle
Beiträge: 412
Registriert: 18.06.2021 21:19
Has thanked: 44 times
Been thanked: 81 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von atarixle »

Steht doch drauf, die gehören wieder zurück nach Guben! Oder eben nach Berlin.

Benutzeravatar
dl7ukk
Beiträge: 649
Registriert: 25.08.2021 23:03
Has thanked: 123 times
Been thanked: 167 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von dl7ukk »

atarixle hat geschrieben:
23.08.2025 19:11
Steht doch drauf, die gehören wieder zurück nach Guben! Oder eben nach Berlin.
:D genau daran hatte ich auch gedacht :D

Manfredini66
Beiträge: 84
Registriert: 22.08.2021 14:05
Has thanked: 30 times
Been thanked: 33 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von Manfredini66 »

Ich habe im Juni diesen Jahres bei einer ebay-Auktion auch ein selbstgebasteltes Modul erstanden, auf dem drei Turboloader enthalten sind. Das Modul steckt am durchgeschleiften PBI Steckverbinder einer ROM-Disk. Bilder weiter unten. Da die Leiterplatte des Moduls schon sehr in Mitleidenschaft gezogen ist, konnte ich nur selten die Modulsoftware laden, manchmal hat es aber geklappt. Daher habe ich mich entschlossen, die Leiterplatte für das Modul auf Lochraster nachzubauen. Es sind ja nur ein Stück Lochraszerplatine, eine Fassung, ein Taster und ein PBI-Stecker nötig. Das funktioniert jetzt tadellos. Leider kann ich jetzt zwar alle drei Loader vom Modul laden, aber dann ist Schluss. Der Rechner nimmt keine Tastatureingaben an. Bei Schleife würde ich vermuten, dass ich irgendwie ins BASIC kommen muss. Andreas hat weiter oben geschrieben, dass das mit der Start Taste geht. Das funktioniert bei mir leider nicht. Ich lade daher mal ein paar Bilder und den ROM Inhalt hoch. Vielleicht interessiert es ja jemand :-)
Dateianhänge
Spielelad.zip
(3.01 KiB) 12-mal heruntergeladen

Benutzeravatar
dl7ukk
Beiträge: 649
Registriert: 25.08.2021 23:03
Has thanked: 123 times
Been thanked: 167 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von dl7ukk »

Hallo Manfred,

vielen Dank für Deinen Beitrag. Man sage nichts über den Erfindungsreichtum.

Da ich es nicht beim Daumen-Hoch belassen wollte, habe ich mir dem Eprom, besser Deine ROM-Datei, genauer
angesehen. Im Atari800-Emu konnte ich den Rom nicht starten. Das wird am Taster auf der ROM-Platine liegen,
der bestimmt ganz am Anfang gedrückt werden muß.

Also habe ich mir Deine Datei genauer angesehen. Es ist ein aufgeblähter 8K Eprom. Die Bytes von $A000 bis $AFFF sind
mit $FF gefühlt. Dann beginnen die Moduldaten.
Von $B000 bis $B2F0 liegt der Schleife88-Loader, dann folgt von $B300 bis $B5FF der Chaos-Loader. Danach
folgen die Daten des SpartaDos Gameloaders. Dieser SpartaDos Gameloader ist mir unbekannt und ich habe keine Ahnung davon. Kopierroutinen liegen dort sicher auch.

Die beiden Turbo-Loader habe ich aus dem Modul-Datei heraus kopiert und einzeln geprüft.
Die Prüfsummen der beiden Loader entsprechen den bekannten Schleife88 & Chaos Loadern. Also sind die schon mal in Ordnung.

Schleife88-LoaderB000-B2FF CRC32 a0c52a46
Chaos-LoaderB300-B5FF CRC32 034b6335

Da ich nun die Loader in einzelnen Dateien hatte, habe ich die Loader im Atari800-Emu gestartet.
Funktioniert prima. Ich habe auch geprüft ob der Kaltstart (START & RESET) in den Loadern funktioniert. Auch das ging.

Mehr konnte ich nicht prüfen. Es gibt noch eine einfache Prüfung am A8. Einfach mal den Schleife88 oder Chaos Loader vom Deinem Modul starten und dann Proceed kurz auf Masse ziehen. Proceed ist Lo-aktiv. Am schnellsten geht es am SIO.
PIN 9 kurz mit PIN 4/6 verbinden. Wenn alles in Ordnung ist, wird der Bildschirm abgeschaltet.

Zwei Fragen habe ich. Wo ist der Taster angeschlossen? Und - wie ist /OE und /CE des Eproms verbunden. Das sollten Pin 20 und 22 des Eproms sein. Es gutes Foto von der Rückseite könnte schon reichen.

Schon mal Danke

dl7ukk
Dateianhänge
Chaos-LoaderB300-B5FF.KAS.zip
(846 Bytes) 8-mal heruntergeladen
Schleife88-LoaderB000-B2FF.KAS.zip
(855 Bytes) 13-mal heruntergeladen

Manfredini66
Beiträge: 84
Registriert: 22.08.2021 14:05
Has thanked: 30 times
Been thanked: 33 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von Manfredini66 »

Hallo Andreas,

genau, beim Einschalten des Rechners drückt man den Taster und lässt ihn los, sobald die Hintergrundfarbe hellgrün wird. Dann erscheint das Auswahlmenu.

Vom Spartados-Gameloader hänge ich mal ein Bild an. Wenn man den auswählt, erscheint dieses Startbild und der Rechner "knurrt" als ob er was von Disk laden will....

Der Taster verbindet +5V mit Pin 44 des PBI (Signal /RAS). Pin 20 des EPROM (/CE) ist mit Pin 28 des PBI (EXTENB) verbunden. Und Pin 22 des EPROM (/OE) ist mit Masse verbunden. Bilder meines Aufbaus hänge ich auch ran.

Ich selber habe aber keinen umgebauten XC12, daher kann ich das alles nicht auf Funktion testen. Ich wollte eigentlich nur zum Thema beitragen...

Gruß
Manfred
Dateianhänge

Benutzeravatar
dl7ukk
Beiträge: 649
Registriert: 25.08.2021 23:03
Has thanked: 123 times
Been thanked: 167 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von dl7ukk »

Hallo Manfred,
Ich selber habe aber keinen umgebauten XC12, daher kann ich das alles nicht auf Funktion testen. Ich wollte eigentlich nur zum Thema beitragen...
Ich auch nicht :D

Dein Modul dürfte sehr selten sein. Und Dein Nachbau ist einfach nur Klasse :!: :!:

Ich bin keine Freund von Kassetten. Zu mickrig, zu störanfällig, einfach nur Mist. Dennoch beschäftige ich mich seit vielen Jahren mit Schleife & Co. Turbo mache ich nur noch mit der Soundkarte. Das klappt recht gut. Angefangen habe ich mit zwei XL. Ein XL sendet das Schleife88/ Chaos Signal, dann folgt ein D100 zur Phasendrehung und auf dem zweiten XL läuft der Turbo-Loader. Alles recht easy und störsicher.

Natürlich habe ich auch XC12 umgebaut. Die letzte XC12 habe ich für irgendein Kumpel von Roland/ luckyB umgebaut. Leider gab nie eine Rückmeldung ...

Es gibt viele Umbauanleitungen, die fast alle zu aufwendig sind. Ein A302D (DDR-IC) reicht aus.
Die Schaltung von SOFTYMAUS '88 basiert auf einer Veröffentlichung im Funkamateur 1990.
Leider habe ich noch keinen aktuellen Schwellwertschalter gefunden. Aber noch gibt es genug A302D.

Ein kleines Problem gibt es bei Turbo. Es gibt zu viele Translater und Loader, die untereinander nicht kompatibel
sind. Eine sehr aufwändige Sache dieses Puzzle zu lösen. Einiges habe ich schon zuordnen können.

Nun werde ich mal schauen, ob ich Zeit und eine 1010 finde.

Viel Freude beim Basteln

dl7ukk

.
Dateianhänge
TURBO STAR 6000 (SOFTYMAUS '88).png
TURBO STAR 6000 (SOFTYMAUS '88).png (27.48 KiB) 737 mal betrachtet

Benutzeravatar
edelro
Beiträge: 450
Registriert: 23.08.2021 17:12
Has thanked: 266 times
Been thanked: 90 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von edelro »

dl7ukk hat geschrieben:
19.09.2025 18:31
...
Dennoch beschäftige ich mich seit vielen Jahren mit Schleife & Co. Turbo mache ich nur noch mit der Soundkarte. Das klappt recht gut. Angefangen habe ich mit zwei XL. Ein XL sendet das Schleife88/ Chaos Signal, dann folgt ein D100 zur Phasendrehung und auf dem zweiten XL läuft der Turbo-Loader. Alles recht easy und störsicher.

...

dl7ukk

.
Das hab ich jetzt nicht verstanden, wie geht das mit der Soundkarte?

Gruß,
edelro
Wir wissen, dass es Dinge gibt, die wir nicht wissen.
Aber es gibt auch Dinge, von denen wir nicht wissen, dass wir sie nicht wissen.
HOME

Benutzeravatar
dl7ukk
Beiträge: 649
Registriert: 25.08.2021 23:03
Has thanked: 123 times
Been thanked: 167 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von dl7ukk »

Hallo edelro,

sorry, daß ich erst jetzt Zeit zum Antworten habe.

Nun, es ist doch völlig egal von wo ein Signal herkommt; vom Band oder von der Soundkarte oder dem Musikrekorder.
Entscheidend ist, wie ein Signal verarbeitet und interpretiert wird.

In der XC12/ 1050 wird Lo und Hi vom XL knallhart auf's Band geschrieben. Genauer gesagt, gelangt das Signal über Kondensatoren und wenige Widerstände an den Ton-Kopf und damit auf das Band. Wichtig sind hierbei die Kondensatoren, diese machen 0V und +5V eine unsaubere Sinus Wechsel Spannung. Die zwei Frequenzen für Lo und Hi liegen bei 4KHz. Damit kann ein Tonbandgerät etwas anfangen.

Ich ersetze das Band durch den PC. Ich spiele die Töne mit zB. dem VLC Player ab und ->nur für Schleife & Co<-
der Schwellwertschalter des A302 macht daraus 0V und +5V, die ich zum Proceed des SIO schicke.

Für "echte" 600Bd XL Tape Signale muß ich natürlich auch einen Decoder verwenden, um von analog auf digital zukommen. Ich nutze ZB die Innereien aus der XC12. Es gibt aber noch andere Varianten um aus dem Tape Signal ein digitales Signal für den XL zu machen.

Frage ruhig, wenn was unklar ist.

lg

dl7ukk

Benutzeravatar
edelro
Beiträge: 450
Registriert: 23.08.2021 17:12
Has thanked: 266 times
Been thanked: 90 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von edelro »

.
Danke, das verstehe ich schon, aber wie wandle ich denn Files so um, das der VLC-Player die abspielen kann?

Gruß
edelro
Wir wissen, dass es Dinge gibt, die wir nicht wissen.
Aber es gibt auch Dinge, von denen wir nicht wissen, dass wir sie nicht wissen.
HOME

Benutzeravatar
dl7ukk
Beiträge: 649
Registriert: 25.08.2021 23:03
Has thanked: 123 times
Been thanked: 167 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von dl7ukk »

Hallo edelro,
.
edelro hat geschrieben:
22.09.2025 22:00
Danke, das verstehe ich schon, aber wie wandle ich denn Files so um, das der VLC-Player die abspielen kann?
.
genau genommen gar nicht. Ich verwende zur Aufzeichnung=Aufnehmen einen simplen Soundrecorder.

Die Schritte sind wirklich genauso, wie bei der echten XC12. Ich habe eine externe USB-Soundcard. Dort geht die
Aufnahme & Wiedergabe über Klinkenstecker. Eine "Klinke", die Wiedergabe, habe ich mit meinem Decoder-Brett verbunden, die andere Klinke stellt die Verbindung zum XL- SIO Pin3 für die Aufnahme her.
.
Wie so oft, läuft das Provisorium so gut, daß es beim Provisorium bleibt ...
.
Das dicke sw. Kabel links kommt von der Soundkarte,
die bunten Drähte links kommen (bei Bedarf) von einem XL oder einem Sio-Hub (lotharek)
für die Spannungsversorgung.
v.o.n.u.
gn - von XL1 Sio Pin 5 Data out
sw - von XL1 Sio P 4/6 Masse
or - von XL1 Sio P 10 +5V

die bunten Drähte oben gehen zu einer XC12 Platine.
v.l.n.r.
rt/sw - zur XC12 R 22
bl - von XC12 LM324 P8 --> A302
gn - zur XC12 +5V
ge - zur XC12 Masse
br - von XC12 Turbo Dr. Jackisch
ws - von XC12 600Bd out

die bunten Drähte rechts gehen zum XL auf dem zB der Loader läuft
v.o.n.u.
ws - zum XL2 Sio Pin 3 Data in
sw - zum XL2 Sio Pin 4/6 Masse
br - zum XL2 Sound Sio Pin 11
nc
bl - zum XL2 Sio 9 Proceed

Mit den Jumpern gn oder sw bestimme ich, was zum XL geht.

grün
1 - A302 Pin 4
2 - bl - zum XL2 Sio 9 Proceed
3 - A302 -> D100/2 inverser Ausgang

Jumper
schwarz
1 - D100/1 XL1->D100/1->XL2
2 - bl - zum XL2 Sio 9 Proceed
3 - Turbo Dr. Jackisch

Kann sein, das in der Beschreibung der Drähte Fehler sind, bitte nicht nachmachen :D
UND bitte nicht vergessen, niemals, never, no, net, +5V von zwei Seiten anschließen :!: :idea: :!: :idea: :!:

Der D100 (4x NAND) dreht das Turbo Signal, wenn ich Daten von XL1 ->> XL2 schicke.

Ich hoffe das ist nicht allzu abschreckend. Spaß an der Technik, Spaß am ATARI.

dl7ukk

Benutzeravatar
edelro
Beiträge: 450
Registriert: 23.08.2021 17:12
Has thanked: 266 times
Been thanked: 90 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von edelro »

.
Genial! Ich bin echt begeistert :D
Turbo "Dr. Jackisch" sagt mir grad nix :?:
Unter welchem Format speicherst du ? Als ".wav" oder .wmf?
Mir fällt grad ein, beim C64 gibt es auch ein Teil mit dem man Audio-Files beim C64 laden kann.

Gruß,
edelro
Wir wissen, dass es Dinge gibt, die wir nicht wissen.
Aber es gibt auch Dinge, von denen wir nicht wissen, dass wir sie nicht wissen.
HOME

Benutzeravatar
dl7ukk
Beiträge: 649
Registriert: 25.08.2021 23:03
Has thanked: 123 times
Been thanked: 167 times
Kontaktdaten:

..... Schleife '88 – ...... – für alle!

Beitrag von dl7ukk »

Hi,
edelro hat geschrieben:
23.09.2025 10:54
Turbo "Dr. Jackisch" sagt mir grad nix :?:
Turbo "Dr. Jackisch", das ist kein anderes/ neues Turbo, sondern normales Schleife/ Chaos. Das Besondere ist die Art, wie das Signal vom Band für den XL "aufbereitet" wird, also die HW. Ich habe von Michael aus dem Harz (R.I.P) davon erfahren. Michael hatte eine XC12, die von Dr. Jackisch in den 80zigern umgebaut wurde. Er benutzt einfach die beiden Transistoren aus dem Audio-Kanal in der XC12. Das war es schon. Wer auf diesen Gedanken kam, bleibt im Nebel des Brockens verborgen oder so. ;)
Die Bezeichnung kam von mir, um eine Unterscheidung zu der "normalen" Turbo HW zu haben und aus Dank
an Dr. Jackisch.

dl7ukk

Benutzeravatar
dl7ukk
Beiträge: 649
Registriert: 25.08.2021 23:03
Has thanked: 123 times
Been thanked: 167 times
Kontaktdaten:

Schleife '88 ... für alle!

Beitrag von dl7ukk »

Hallo edelro,

eine Frage war noch offen...
.
edelro hat geschrieben:
23.09.2025 10:54
Unter welchem Format speicherst du ? Als ".wav" oder .wmf?
Zur Aufzeichnung nehme ich -> flac und benutze diesen Recorder unter Linux/ Gnome

Eine Hörprobe habe ich angehängt :D

lg

dl7ukk
.
.
Dateianhänge
Submission-62d2a802.xex.S88-ge.flac.zip
(2.03 MiB) 7-mal heruntergeladen

Benutzeravatar
edelro
Beiträge: 450
Registriert: 23.08.2021 17:12
Has thanked: 266 times
Been thanked: 90 times
Kontaktdaten:

Re: Turbo Load Modul V 1.20 – Schleife '88 – Modul – für alle!

Beitrag von edelro »

.
@ dl7ukk
vielen Dank ;)
Wir wissen, dass es Dinge gibt, die wir nicht wissen.
Aber es gibt auch Dinge, von denen wir nicht wissen, dass wir sie nicht wissen.
HOME

Antworten

Wer ist online?

Mitglieder in diesem Forum: 0 Mitglieder und 1 Gast
